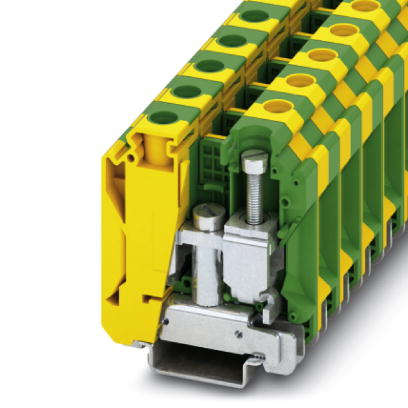

菲尼克斯PHOENIX接地端子USLKG 35 N货号3074143原装正品

时间:2017-08-15 09:46来源:未知 作者:admin 点击:
接地端子, 接线方式: 螺钉连接, 连接量: 2, 横截面:10 mm² - 35 mm², AWG: 8 - 2, 厚度: 16 mm, 颜色: 黄绿相间, 安装方式: NS 35/7,5, NS 35/15

关键商业数据

Orderkey 3074143
包装单位 50 STK
Sales key BE1221 -
目录页 页 427 (C_1_2017)
GTIN 4046356347303
单件重量(不含包装) 79.400 g

概述

层数 1
连接量 2
电位 1
额定横截面 35 mm²
颜色 黄绿相间
绝缘材料 PA
阻燃等级,符合UL 94 V0
额定浪涌电压 8 kV
污染等级 3
电涌电压类别 III
绝缘材料组 I
额定条件下的最大功耗 4.06 W
最大负载电流 125 A
额定电流IN 125 A
开口式侧板
接线端子安装 2.5 Nm ... 3 Nm (PE支脚及安装螺钉,M5)
冲击测试规格 DIN EN 50274 (VDE 0660-514):2002-11
防手背接触保护 无保证
防手指触摸 无保证
摆动,宽带噪音测试结果 通过测试
测试规范,摆动,宽带噪音 DIN EN 50155 (VDE 0115-200):2008-03
测试频谱 1类,B级使用寿命测试,在车体上进行
测试频率 f1 = 5 Hz 到 f2 = 150 Hz
ASD等级 1.857 (m/s2)2/Hz
加速度 0,8 g
每轴的测试周期 5 h
测试方向 X-, Y- 与 Z-轴
冲击测试结果 通过测试
测试规范,冲击测试 DIN EN 50155 (VDE 0115-200):2008-03
冲击形式 半弦
加速度 5g
冲击持续时间 30毫秒
每个方向的冲击次数 3
测试方向 X-, Y- 与 Z-轴 (正向与负向)
绝缘材料相对温度指数(电气,UL 746 B) 130 °C
绝缘材料的温度指数(DIN EN 60216-1(VDE 0304-21)) 130 °C
低温下的静态绝缘材料应用 -60 °C
铁路车辆防火性能 (DIN 5510-2) 通过测试
焰色试验方法(DIN EN 60695-11-10) V0
氧指数(DIN EN ISO 4589-2) >32 %
NF F16-101、NF F10-102 I级 2
NF F16-101、NF F10-102 F级 2
表面可燃性NFPA 130 (ASTM E 162) 通过
烟雾比光密度NFPA 130 (ASTM E 662) 通过
烟气毒性NFPA 130 (SMP 800C) 通过
量热释热NFPA 130 (ASTM E 1354) 28 MJ/kg
铁路车辆的防火保护 (DIN EN 45545-2) R22 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26 HL 1 - HL 3
尺寸
宽度 16 mm
长度 53.4 mm
NS 35/7,5高度 62 mm
NS 35/15高度 69.5 mm
接线数据
注意事项 请注意DIN导轨的载流量。
连接方式 螺钉连接
连接符合标准 IEC 60947-7-2
刚性导线最小横截面 10 mm²
刚性导线最大横截面 35 mm²
最小导线横截面AWG 8
最大导线横截面AWG 2
柔性导线最小横截面 10 mm²
柔性导线最大横截面 35 mm²
AWG导线最小横截面,柔性 8
AWG绞线最大横截面,柔性 2
柔性导线横截面,不带绝缘套管的最小冷压头 10 mm²
柔性导线横截面,不带绝缘套管的最大冷压头 35 mm²
柔性导线横截面,带绝缘套管的最小冷压头 10 mm²
柔性导线横截面,带绝缘套管的最大冷压头 35 mm²
具有相同横截面的2根实心导线,最小 6 mm²
具有相同横截面的2根实心线,最大 16 mm²
具有相同横截面的2根导线,最小柔性导线 6 mm²
具有相同横截面的2根导线,最大柔性导线 10 mm²
具有相同横截面的2根导线,柔性导线,带绝缘套管的TWIN冷压头,最小 6 mm²
具有相同横截面的2根导线,柔性导线,带绝缘套管的TWIN冷压头,最大 10 mm²
具有相同横截面的2根导线,柔性导线,不带绝缘套管的冷压头,最小 6 mm²
具有相同横截面的2根导线,柔性导线,不带绝缘套管的冷压头,最大 10 mm²
剥线长度 16 mm
螺纹 M6
最小紧固扭矩 3.2 Nm
最大紧固扭矩 3.7 Nm
标准和规范
连接符合标准 IEC 60947-7-2
阻燃等级,符合UL 94 V0
Environmental Product Compliance
China RoHS 环保使用期限:无限期 = EFUP-e
  无超标的有害物质
