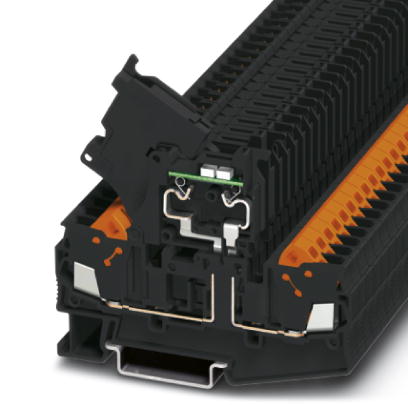

菲尼克斯PHOENIX保险丝端子QTC 2,5-HESILED 24 (5X20) 货号3050374正品

时间:2017-08-15 09:57来源:未知 作者:admin 点击:
采用快速连接的悬臂式保险丝端子,用于5 x 20 mm G型插入式保险丝,带适于24 V DC的LED

优势

  • 异常紧凑的设计
  • 保险杆的两侧都有测试连接
  • 针对轨道交通应用进行了测试
关键商业数据
Orderkey 3050374
包装单位 50 STK
Sales key BE3134 -
最小订货量 50 STK
目录页 页 210 (C_1_2017)
GTIN 4046356056212
单件重量(不含包装) 16.200 g


概述

注意事项 电流取决于所用的保险丝,电压取决于所选的LED。
如果保险丝出故障,下游电流将不会断开。
层数 1
连接量 2
额定横截面 2.5 mm²
颜色 黑色
绝缘材料 PA
阻燃等级,符合UL 94 V0
应用领域 铁路工业
  机械工程
  工厂工程
额定条件下的最大功耗 1.6 W
保险丝 G / 5 x 20
保险丝类型 玻璃 / 陶瓷 / ...
额定浪涌电压 4 kV
污染等级 3
电涌电压类别 III
绝缘材料组 I
最大功率损耗 最大 1.6 W (单排保险丝端子,在发生过载时提供保护)
  最大 1.6 W (多个保险丝端子相互连接,在发生过载时提供保护)
  最大 4 W (单排保险丝端子,在短路时提供保护)
  最大 2.5 W (多个保险丝端子相互连接,在短路时提供保护)
LED电压范围 12 V AC/DC ... 30 V AC/DC
LED电流范围 0.31 mA ... 0.95 mA
连接符合标准 IEC 60947-7-3
最大负载电流 6.3 A (电流取决于所用的保险丝)
额定电流IN 6.3 A
额定电压 UN 24 V
开口式侧板
绝缘材料相对温度指数(电气,UL 746 B) 130 °C
绝缘材料的温度指数(DIN EN 60216-1(VDE 0304-21)) 130 °C
低温下的静态绝缘材料应用 -60 °C
铁路车辆防火性能 (DIN 5510-2) 通过测试
焰色试验方法(DIN EN 60695-11-10) V0
氧指数(DIN EN ISO 4589-2) >32 %
NF F16-101、NF F10-102 I级 2
NF F16-101、NF F10-102 F级 2
表面可燃性NFPA 130 (ASTM E 162) 通过
烟雾比光密度NFPA 130 (ASTM E 662) 通过
烟气毒性NFPA 130 (SMP 800C) 通过
量热释热NFPA 130 (ASTM E 1354) 28 MJ/kg
铁路车辆的防火保护 (DIN EN 45545-2) R22 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26 HL 1 - HL 3
尺寸
宽度 6.2 mm
长度 82.5 mm
NS 35/7,5高度 64.9 mm
NS 35/15高度 72.4 mm
接线数据
刚性导线最小横截面 0.5 mm²
刚性导线最大横截面 2.5 mm²
柔性导线最小横截面 0.5 mm²
柔性导线最大横截面 2.5 mm²
最小导线横截面AWG 20
最大导线横截面AWG 14
连接方式 快速连接
最大线径(包括绝缘层) 3.8 mm
标准和规范
连接符合标准 CSA
  IEC 60947-7-3
阻燃等级,符合UL 94 V0
