菲尼克斯PHOENIX直通式接线端子ST 10货号3036110正品
时间:2017-08-15 10:28来源:未知 作者:admin 点击:
次

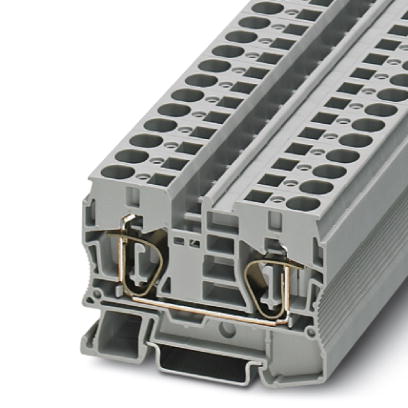

直通式接线端子, 接线方式: 回拉式弹簧连接, 连接量: 2, 横截面:0.2 mm² - 16 mm², AWG: 24 - 6, 厚度: 10.2 mm, 颜色: 灰色, 安装方式: NS 35/7,5, NS 35/15
优势
-
双桥接井不仅可实现单独的链式桥接，还可对更小横截面的回拉式弹簧端子进行转换桥接
-
关于CLIPLINE complete系列转换桥接件的选型，参见“CLIPLINE complete组合式接线端子系统的附件”
-
针对轨道交通应用进行了测试
关键商业数据
|
Orderkey |
3036110 |
|
包装单位 |
50 STK |
|
Sales key |
BE2111 - |
|
目录页 |
页 189 (C_1_2017) |
|
GTIN |
4017918819088 |
|
单件重量（不含包装） |
25.262 g |
概述
|
层数 |
1 |
|
连接量 |
2 |
|
电位 |
1 |
|
额定横截面 |
10 mm² |
|
颜色 |
灰色 |
|
绝缘材料 |
PA |
|
阻燃等级，符合UL 94 |
V0 |
|
应用领域 |
铁路工业 |
|
|
机械工程 |
|
|
工厂工程 |
|
|
过程工业 |
|
额定浪涌电压 |
8 kV |
|
污染等级 |
3 |
|
电涌电压类别 |
III |
|
绝缘材料组 |
I |
|
额定条件下的最大功耗 |
1.82 W |
|
最大负载电流 |
65 A (当连接截面积为16 mm2的导线时) |
|
额定电流IN |
57 A |
|
额定电压 UN |
1000 V |
|
开口式侧板 |
是 |
|
冲击测试规格 |
DIN EN 50274 (VDE 0660-514):2002-11 |
|
防手背接触保护 |
保证 |
|
防手指触摸 |
保证 |
|
电涌电压测试结果 |
通过测试 |
|
脉冲耐受电压测试设定点 |
9.8 kV |
|
电源频率耐受电压测试结果 |
通过测试 |
|
大功率频率耐受电压设定点 |
2.2 kV |
|
（5x导线连接）接线点的机械稳定性测试结果 |
通过测试 |
|
弯曲测试结果 |
通过测试 |
|
弯曲测试转动速度 |
10 rpm |
|
弯曲测试 |
135 |
|
弯曲测试导线横截面／重量 |
0.2 mm² / 0.2 kg |
|
|
10 mm² / 2 kg |
|
|
16 mm² / 2.9 kg |
|
拉伸力测试结果 |
通过测试 |
|
导线横截面拉伸力测试 |
0.2 mm² |
|
牵引力设定点 |
10 N |
|
导线横截面拉伸力测试 |
10 mm² |
|
牵引力设定点 |
90 N |
|
导线横截面拉伸力测试 |
16 mm² |
|
牵引力设定点 |
100 N |
|
支架上紧固测试结果 |
通过测试 |
|
在端板上进行紧固 |
NS 35 |
|
设定点 |
5 N |
|
电压压降测试结果 |
通过测试 |
|
要求，电压降 |
≤ 3.2 mV |
|
温度上升测试结果 |
通过测试 |
|
短路稳定性测试 |
通过测试 |
|
导线横截面短路测试 |
10 mm² |
|
短时电流 |
1.2 kA |
|
老化测试结果 |
通过测试 |
|
无螺钉组合式端子温度循环老化测试 |
192 |
|
热测试结果 |
通过测试 |
|
热敏特征的验证（针焰实验）有效耐受期 |
30 s |
|
摆动，宽带噪音测试结果 |
通过测试 |
|
测试规范，摆动，宽带噪音 |
DIN EN 50155 (VDE 0115-200):2008-03 |
|
测试频谱 |
1类，B级使用寿命测试，在车体上进行 |
|
测试频率 |
f1 = 5 Hz 到 f2 = 150 Hz |
|
ASD等级 |
1.857 (m/s2)2/Hz |
|
加速度 |
0,8 g |
|
每轴的测试周期 |
5 h |
|
测试方向 |
X-, Y- 与 Z-轴 |
|
冲击测试结果 |
通过测试 |
|
测试规范，冲击测试 |
DIN EN 50155 (VDE 0115-200):2008-03 |
|
冲击形式 |
半弦 |
|
加速度 |
5g |
|
冲击持续时间 |
30毫秒 |
|
每个方向的冲击次数 |
3 |
|
测试方向 |
X-, Y- 与 Z-轴 （正向与负向） |
|
绝缘材料相对温度指数（电气，UL 746 B） |
130 °C |
|
绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21）） |
125 °C |
|
低温下的静态绝缘材料应用 |
-60 °C |
|
铁路车辆防火性能 (DIN 5510-2) |
通过测试 |
|
焰色试验方法（DIN EN 60695-11-10） |
V0 |
|
氧指数（DIN EN ISO 4589-2） |
>32 % |
|
NF F16-101、NF F10-102 I级 |
2 |
|
NF F16-101、NF F10-102 F级 |
2 |
|
表面可燃性NFPA 130 (ASTM E 162) |
通过 |
|
烟雾比光密度NFPA 130 (ASTM E 662) |
通过 |
|
烟气毒性NFPA 130 (SMP 800C) |
通过 |
|
量热释热NFPA 130 (ASTM E 1354) |
27,5 MJ/kg |
|
铁路车辆的防火保护 (DIN EN 45545-2) R22 |
HL 1 - HL 3 |
|
铁路车辆的防火保护 (DIN EN 45545-2) R23 |
HL 1 - HL 3 |
|
铁路车辆的防火保护 (DIN EN 45545-2) R24 |
HL 1 - HL 3 |
|
铁路车辆的防火保护 (DIN EN 45545-2) R26 |
HL 1 - HL 3 |
尺寸
|
宽度 |
10.2 mm |
|
端板宽度 |
2.2 mm |
|
长度 |
71.5 mm |
|
NS 35/7,5高度 |
50.3 mm |
|
NS 35/15高度 |
57.8 mm |
接线数据
|
连接方式 |
回拉式弹簧连接 |
|
连接符合标准 |
IEC 60947-7-1 |
|
刚性导线最小横截面 |
0.2 mm² |
|
刚性导线最大横截面 |
16 mm² |
|
最小导线横截面AWG |
24 |
|
最大导线横截面AWG |
6 |
|
柔性导线最小横截面 |
0.2 mm² |
|
柔性导线最大横截面 |
10 mm² |
|
AWG导线最小横截面，柔性 |
24 |
|
AWG绞线最大横截面，柔性 |
8 |
|
柔性导线横截面，不带绝缘套管的最小冷压头 |
0.25 mm² |
|
柔性导线横截面，不带绝缘套管的最大冷压头 |
10 mm² |
|
柔性导线横截面，带绝缘套管的最小冷压头 |
0.25 mm² |
|
柔性导线横截面，带绝缘套管的最大冷压头 |
10 mm² |
|
具有相同横截面的2根导线，柔性导线，带绝缘套管的TWIN冷压头，最小 |
1.5 mm² |
|
具有相同横截面的2根导线，柔性导线，带绝缘套管的TWIN冷压头，最大 |
2.5 mm² |
|
连接符合标准 |
IEC/EN 60079-7 |
|
刚性导线最小横截面 |
1.5 mm² |
|
刚性导线最大横截面 |
16 mm² |
|
最小导线横截面AWG |
16 |
|
最大导线横截面AWG |
6 |
|
柔性导线最小横截面 |
1.5 mm² |
|
柔性导线最大横截面 |
10 mm² |
|
剥线长度 |
18 mm |
|
塞规 |
A6 |
标准和规范
|
连接符合标准 |
CSA |
|
|
IEC 60947-7-1 |
|
阻燃等级，符合UL 94 |
V0 |
Environmental Product Compliance
|
China RoHS |
环保使用期限：无限期 = EFUP-e |
|
|
无超标的有害物质 |
