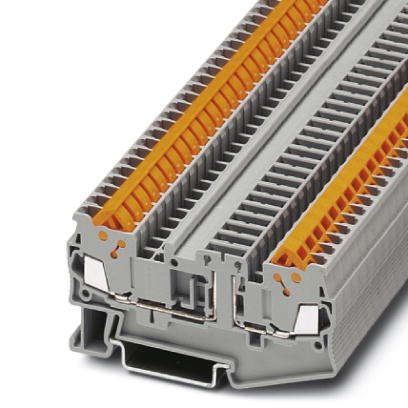

菲尼克斯PHOENIX分断接线端子QTC 1,5-TG货号3205145正品

时间:2017-08-15 10:46来源:未知 作者:admin 点击:
分断接线端子, 接线方式: 快速连接, 接线容量 0.25 mm² - 1.5 mm², AWG: 24 - 16, 长度: 76.4 mm, 厚度: 5.2 mm, 颜色: 灰色, 安装: NS 35/7,5, NS 35/15

优势

  • 针对轨道交通应用进行了测试
  • 三桥接井可单独进行电位分配和供电
  • 带有通用分断区域的分断端子,可安装隔离连接器、穿墙连接器、元件连接器和保险丝连接器
  • 绝缘P-FIX(1)直通式连接器可用于相同形状的直通端子安装
  • 分断连接器P-DI(2)也适用于所有的分断端子中。分断后,可利用其尾部将P-DI安放在基座端子前面。
关键商业数据
Orderkey 3205145
包装单位 50 STK
Sales key BE3132 -
最小订货量 50 STK
目录页 页 204 (C_1_2017)
GTIN 4017918932473
单件重量(不含包装) 10.300 g


概述

注意事项 *使用的插头决定电流和电压。
层数 1
连接量 2
额定横截面 1.5 mm²
颜色 灰色
绝缘材料 PA
阻燃等级,符合UL 94 V0
应用领域 铁路工业
  机械工程
  工厂工程
额定浪涌电压 6 kV
污染等级 3
电涌电压类别 III
绝缘材料组 I
连接符合标准 IEC 60947-7-1
额定电流IN 17.5 A
最大负载电流 17.5 A (当连接截面积为1.5 mm²的导线时)
额定电压 UN 400 V
开口式侧板
冲击测试规格 IEC 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08
防手背接触保护 保证
防手指触摸 保证
电涌电压测试结果 通过测试
脉冲耐受电压测试设定点 7.3 kV
电源频率耐受电压测试结果 通过测试
大功率频率耐受电压设定点 1.89 kV
(5x导线连接)接线点的机械稳定性测试结果 通过测试
弯曲测试结果 通过测试
弯曲测试转动速度 10 rpm
弯曲测试 135
弯曲测试导线横截面/重量 0.2 mm² / 0.2 kg
  1.5 mm² / 0.4 kg
拉伸力测试结果 通过测试
导线横截面拉伸力测试 0.2 mm²
牵引力设定点 10 N
导线横截面拉伸力测试 1.5 mm²
牵引力设定点 40 N
支架上紧固测试结果 通过测试
在端板上进行紧固 NS 35
设定点 1 N
电压压降测试结果 通过测试
要求,电压降 ≤ 6.4 mV
温度上升测试结果 通过测试
短路稳定性测试 通过测试
导线横截面短路测试 1.5 mm²
短时电流 0.18 kA
老化测试结果 通过测试
无螺钉组合式端子温度循环老化测试 192
热测试结果 通过测试
热敏特征的验证(针焰实验)有效耐受期 30 s
绝缘材料相对温度指数(电气,UL 746 B) 130 °C
绝缘材料的温度指数(DIN EN 60216-1(VDE 0304-21)) 130 °C
低温下的静态绝缘材料应用 -60 °C
铁路车辆防火性能 (DIN 5510-2) 通过测试
焰色试验方法(DIN EN 60695-11-10) V0
氧指数(DIN EN ISO 4589-2) >32 %
NF F16-101、NF F10-102 I级 2
NF F16-101、NF F10-102 F级 2
表面可燃性NFPA 130 (ASTM E 162) 通过
烟雾比光密度NFPA 130 (ASTM E 662) 通过
烟气毒性NFPA 130 (SMP 800C) 通过
量热释热NFPA 130 (ASTM E 1354) 28 MJ/kg
铁路车辆的防火保护 (DIN EN 45545-2) R22 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26 HL 1 - HL 3
尺寸
宽度 5.2 mm
长度 76.4 mm
NS 35/7,5高度 39.3 mm
NS 35/15高度 46.8 mm
接线数据
刚性导线最小横截面 0.25 mm²
刚性导线最大横截面 1.5 mm²
柔性导线最小横截面 0.25 mm²
柔性导线最大横截面 1.5 mm²
最小导线横截面AWG 24
最大导线横截面AWG 16
连接方式 快速连接
最大线径(包括绝缘层) 3 mm
导线绝缘材料 PVC/PE
每根绞线的结构符合VDE 0295标准/最小导线直径 VDE 0295 Cl.1-5
标准和规范
连接符合标准 CSA
  IEC 60947-7-1
阻燃等级,符合UL 94 V0
Environmental Product Compliance
China RoHS 环保使用期限:无限期 = EFUP-e
  无超标的有害物质
