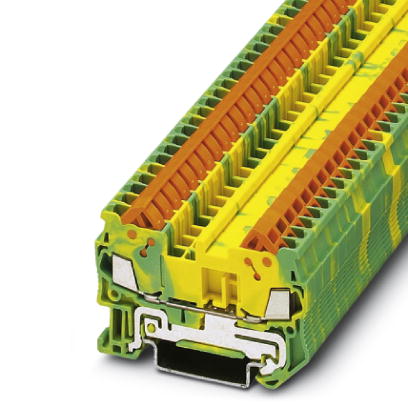

菲尼克斯PHOENIX接地端子QTC 1,5-PE货号3205035正品
时间:2017-08-15 12:44来源:未知 作者:admin 点击:
次
接地端子, 接线方式: 快速连接, 连接量: 2, 横截面:0.25 mm² - 1.5 mm², AWG: 24 - 16, 厚度: 5.2 mm, 颜色: 黄绿相间, 安装方式: NS 35/7,5, NS 35/15
优势
-
与穿墙端子具有相同的外形和针距
-
只需简单地卡接到DIN导轨上便可实现无机械与电气故障的连接
-
满足IEC 6094-7-7-2标准的所有要求
-
针对轨道交通应用进行了测试
关键商业数据
|
Orderkey |
3205035 |
|
包装单位 |
50 STK |
|
Sales key |
BE3121 - |
|
最小订货量 |
50 STK |
|
目录页 |
页 203 (C_1_2017) |
|
GTIN |
4017918932435 |
|
单件重量（不含包装） |
11.174 g |
概述
|
层数 |
1 |
|
连接量 |
2 |
|
电位 |
1 |
|
额定横截面 |
1.5 mm² |
|
颜色 |
黄绿相间 |
|
绝缘材料 |
PA |
|
阻燃等级，符合UL 94 |
V0 |
|
应用领域 |
铁路工业 |
|
|
机械工程 |
|
|
工厂工程 |
|
|
过程工业 |
|
额定浪涌电压 |
8 kV |
|
污染等级 |
3 |
|
电涌电压类别 |
III |
|
绝缘材料组 |
I |
|
环境温度（执行） |
-10 °C ... 90 °C |
|
开口式侧板 |
是 |
|
摆动，宽带噪音测试结果 |
通过测试 |
|
测试规范，摆动，宽带噪音 |
DIN EN 50155 (VDE 0115-200):2008-03 |
|
测试频谱 |
1类，B级使用寿命测试，在车体上进行 |
|
测试频率 |
f1 = 5 Hz 到 f2 = 150 Hz |
|
ASD等级 |
1.857 (m/s2)2/Hz |
|
加速度 |
0,8 g |
|
每轴的测试周期 |
5 h |
|
测试方向 |
X-, Y- 与 Z-轴 |
|
冲击测试结果 |
通过测试 |
|
测试规范，冲击测试 |
DIN EN 50155 (VDE 0115-200):2008-03 |
|
冲击形式 |
半弦 |
|
加速度 |
5g |
|
冲击持续时间 |
30毫秒 |
|
每个方向的冲击次数 |
3 |
|
测试方向 |
X-, Y- 与 Z-轴 （正向与负向） |
|
绝缘材料相对温度指数（电气，UL 746 B） |
130 °C |
|
绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21）） |
130 °C |
|
低温下的静态绝缘材料应用 |
-60 °C |
|
铁路车辆防火性能 (DIN 5510-2) |
通过测试 |
|
焰色试验方法（DIN EN 60695-11-10） |
V0 |
|
氧指数（DIN EN ISO 4589-2） |
>32 % |
|
NF F16-101、NF F10-102 I级 |
2 |
|
NF F16-101、NF F10-102 F级 |
2 |
|
表面可燃性NFPA 130 (ASTM E 162) |
通过 |
|
烟雾比光密度NFPA 130 (ASTM E 662) |
通过 |
|
烟气毒性NFPA 130 (SMP 800C) |
通过 |
|
量热释热NFPA 130 (ASTM E 1354) |
28 MJ/kg |
|
铁路车辆的防火保护 (DIN EN 45545-2) R22 |
HL 1 - HL 3 |
|
铁路车辆的防火保护 (DIN EN 45545-2) R23 |
HL 1 - HL 3 |
|
铁路车辆的防火保护 (DIN EN 45545-2) R24 |
HL 1 - HL 3 |
|
铁路车辆的防火保护 (DIN EN 45545-2) R26 |
HL 1 - HL 3 |
尺寸
|
宽度 |
5.2 mm |
|
端板宽度 |
2.2 mm |
|
长度 |
58.8 mm |
|
NS 35/7,5高度 |
39.3 mm |
|
NS 35/15高度 |
46.8 mm |
接线数据
|
注意事项 |
请注意DIN导轨的载流量。 |
|
连接方式 |
快速连接 |
|
连接符合标准 |
IEC 60947-7-2 |
|
刚性导线最小横截面 |
0.25 mm² |
|
刚性导线最大横截面 |
1.5 mm² |
|
最小导线横截面AWG |
24 |
|
最大导线横截面AWG |
16 |
|
柔性导线最小横截面 |
0.25 mm² |
|
柔性导线最大横截面 |
1.5 mm² |
|
AWG导线最小横截面，柔性 |
24 |
|
AWG绞线最大横截面，柔性 |
16 |
|
连接符合标准 |
IEC/EN 60079-7 |
|
刚性导线最小横截面 |
0.25 mm² |
|
刚性导线最大横截面 |
1.5 mm² |
|
最小导线横截面AWG |
24 |
|
最大导线横截面AWG |
16 |
|
柔性导线最小横截面 |
0.25 mm² |
|
柔性导线最大横截面 |
1.5 mm² |
|
导线绝缘材料 |
PVC/PE |
|
每根绞线的结构符合VDE 0295标准/最小导线直径 |
VDE 0295 Cl.1-5 |
|
最大线径（包括绝缘层） |
3 mm |
标准和规范
|
连接符合标准 |
CSA |
|
|
IEC 60947-7-2 |
|
阻燃等级，符合UL 94 |
V0 |
|
铁路车辆的防火保护 (DIN EN 45545-2) R22 |
HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
|
铁路车辆的防火保护 (DIN EN 45545-2) R23 |
HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
|
铁路车辆的防火保护 (DIN EN 45545-2) R24 |
HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
|
铁路车辆的防火保护 (DIN EN 45545-2) R26 |
HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
Environmental Product Compliance
|
China RoHS |
环保使用期限：无限期 = EFUP-e |
|
|
无超标的有害物质 |
