誉达维控HMI和PLC在大理石磨边机上的应用

时间:2018-08-23 08:01来源:未知 作者:admin 点击:
一、简介 大理石磨边机分厚度和送料两块:在校准厚度后,可自动行走到设定厚度;送料系统有八个磨头,前三个位置不变,后五个当大理石到位石升上,离开时下降,最多可同时容纳

一、简介
大理石磨边机分厚度和送料两块:在校准厚度后,可自动行走到设定厚度;送料系统有八个磨头,前三个位置不变,后五个当大理石到位石升上,离开时下降,最多可同时容纳35块大理石在系统中,磨头可以选择是否加入系统使用。

二、工艺要求
送料系统通过行程开关和编码器,记住每块大理石的首尾位置,并通过程序记忆到每个磨头,控制磨头升降。厚度通过编码器控制。

三、方案
该控制系统主要采用维控人机界面LEVI-102LK,PLC主机采用LX3V-3624MR.

四、程序简要介绍
HMI设计

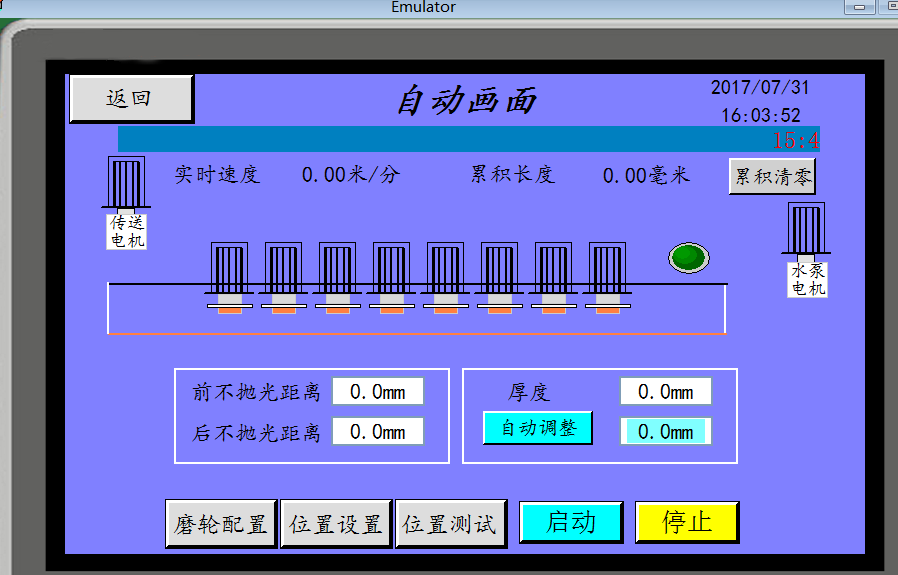

1、主画面
用于显示系统当前状态,实时动作,并且可以实时调整厚度。

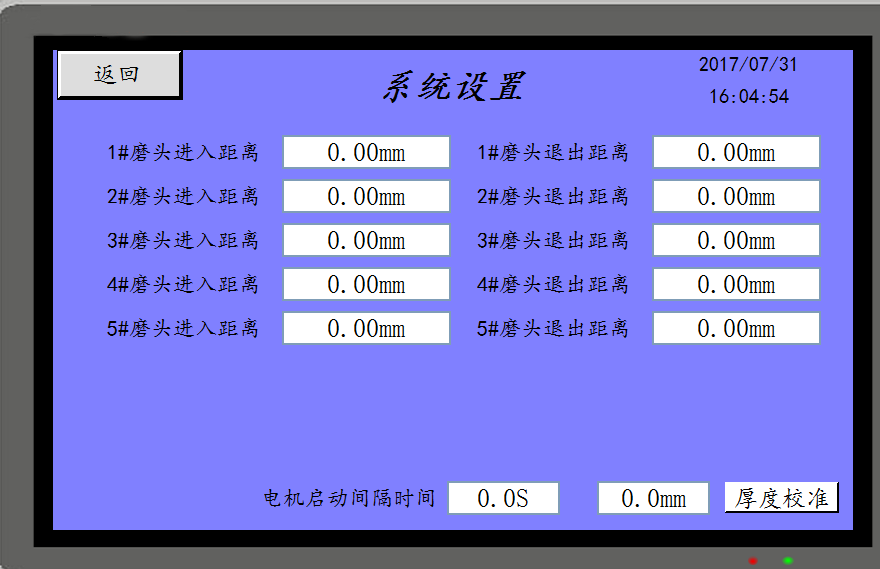

2、磨头位置设置

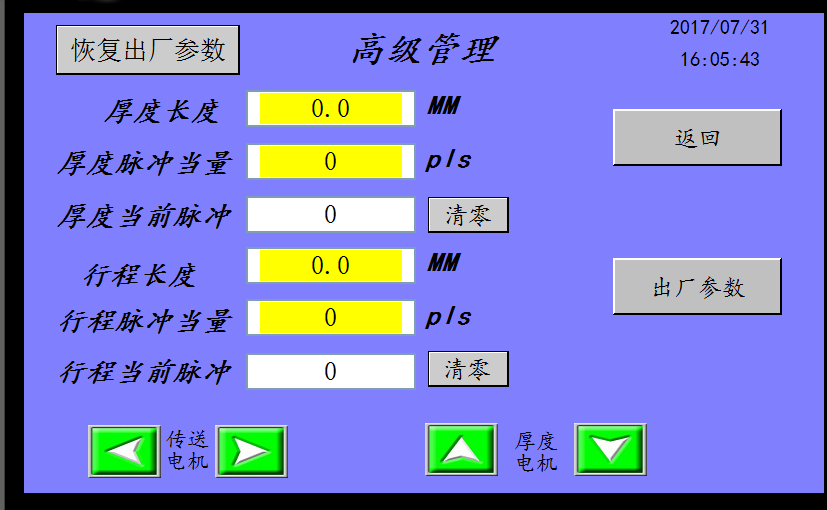

3、脉冲当量设定





PLC程序设计

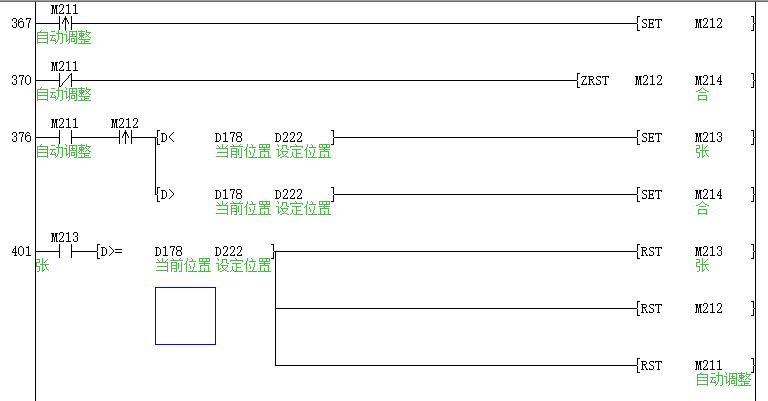

1、厚度调整

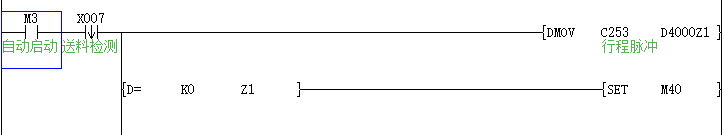

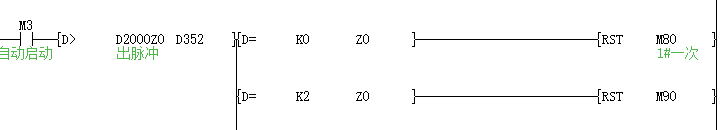

2、大理石位置记忆

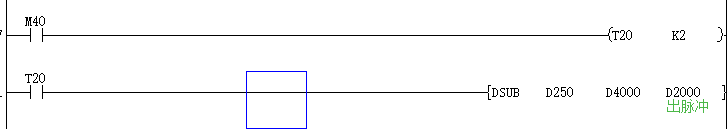

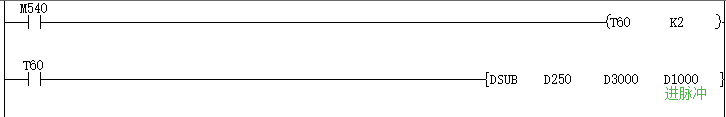

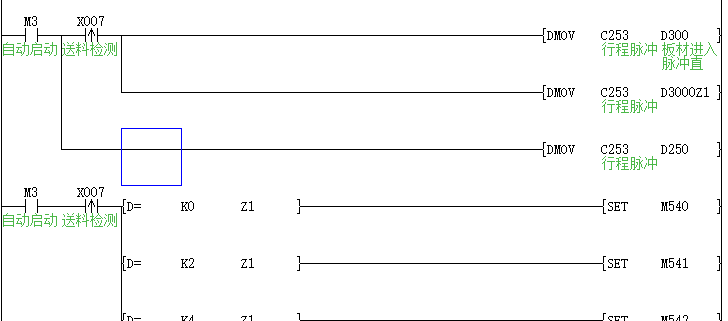

检测大理石的行程开关上升沿、下降沿各自记住脉冲,并与实时脉冲作减法,得数与每个磨头位置作比较来判断动作。
五、总结
本系统可以手动,自动操作。自动操作快速稳定,支持连续多块大理石同时加工。
