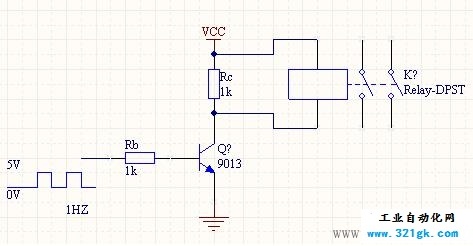

这个从外部做一个电路就可以了，高电平的话让一个继电器导通。低电平断开。
这样plc只负责读取通断就可以了。
plc脉冲输出不知道是高低电平，想接到外部设备上，对方公共端24V，要给它0V才动作，加继电器怎么接？
什么牌子的PLC？三菱一般是低电平，西门子是高电平
公共端是24v，日系都一样
同时把外部设备和PLC 的24V-短接就行了，电源由外部设备提供，供电由PLC侧提供。如果必须用继电器隔离的话到底是高电平还是低电平在没输出的时候打一下COM和Y点就知道了，如果频率过高或者脉冲宽度过短建议使用光耦隔离；触点控制外部设备，线圈这段根据PLC的正负极性连接。输出是低电平的话直接把Y信号和外部设备连接。继电器隔离注意PLC端信号的频率和脉冲宽度
(责任编辑：admin) |
如何用PLC读取外界输入信号是高电平还是低电平
时间:2015-12-09 14:23来源:未知 作者:admin 点击:
次
怎样用PLC读取外界输入信号是高电平还是低电平-plc脉冲输出不知道是高低电平，想接到外部设备上，对方公共端24V，要给它0V才动作，加继电器怎么接？
