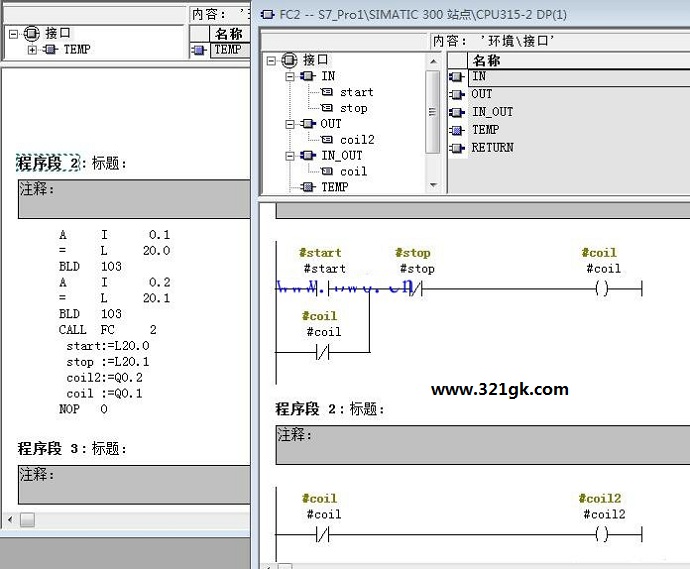

西门子S7-200的PLC对语句表编写的格式要求多,因为200的语句表和梯形图可任意切换,如果语句表格式不对,即回出现编译错误。所以一般多为梯形图,且程序里只能有一个语言,要么全部都是语句要么全部都是梯形。 西门子S7-300的PLC CPU功能强大,兼容语句表和梯形图同时存在。梯形图编辑好后可转化到语句表,也就是指令表,也可在转化后的指令表里删减些没用的指令,但是删减后的语句表能运行,却不能再次转化为梯形图。因为300的PLC对指令表的功能很支持,所以编指令的程序很方便,本人也是经常在指令语句和梯形语句中来回切换着编程,编到最后一半是梯形图,一半是指令语言。 而且一般人编S7-300的指令语句,基本上都不符合转化成梯形图的要求,所以你看300的程序,当切换到梯形图时,依旧还有很多以指令的方式存在,便是这个原因。 plc梯形图转换语句表图解 plc梯形图写FC 在OB1中调用 在OB1视图选项中转换成STL后 为什么输入IN 参数都有一个L区地址与实参对应 而IN-OUT 和OUT 参数却没有呢 见图 答:L是临时变量的意思。楼主需要明白,所有的梯形图都可以转化成语句表。不是所有的语句表都可以转化成梯形图。只有附和一定格式的语句表才可以转化成梯形图。比如你的这个句子。 如果只单纯的调用:
CALL FC2 是不能转化成梯形图的。虽然运算结果相同。 分析它的语句表,就看到,它只是把输入参数,写转移到临时变量,然后再把临时变量的值赋予形参。结果没有变化 。但是相当啰嗦。这也就是为什么STL要比梯形图执行效率好的原因。 (责任编辑:admin) |
