基于PLC的雷电冲击控制系统设计

一、基于 plc的雷电冲击控制系统功能

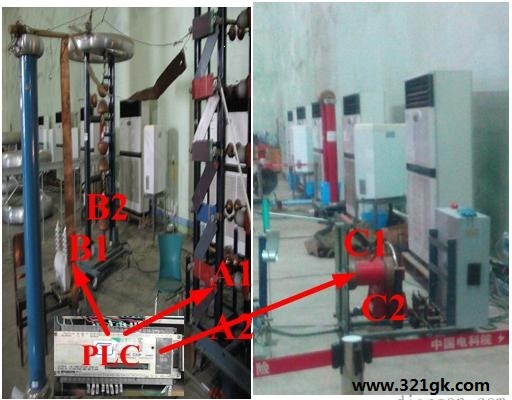

   基于 PLC的雷电冲击控制系统功能(如图1)：调节雷电冲击装置球隙（A1）并自动触发（A2）、调节截波装置球隙（B1）并定時触发（B2）、调节雷电冲击电压（C1）并产生雷电冲击全波或截波（C2）；上述操作均由人机互动完成。

                         图1
二、基于 PLC的雷电冲击控制系统的硬件配置

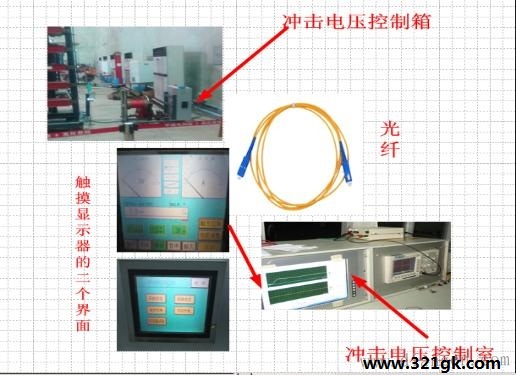

   基于 PLC的雷电冲击控制系统的硬件配置如图2。雷电冲击控制系统的硬件包括：冲击电压控制箱（位于本体现场）、人机互动工控机（位于控制室内）和光纤通讯（连接二者）。

               图2

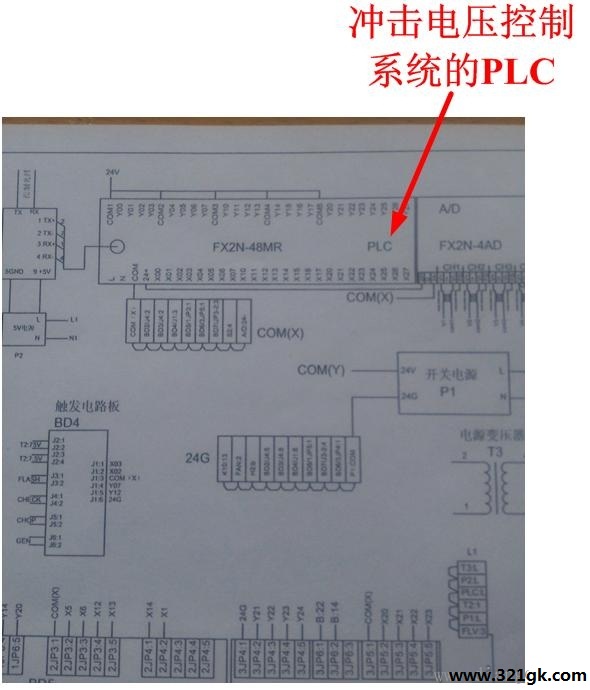

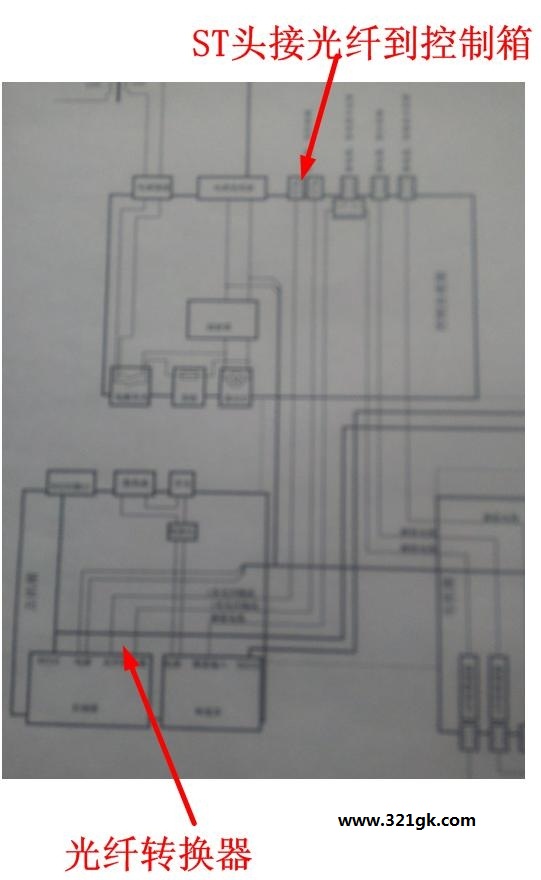

基于 PLC的雷电冲击控制系统的接线图如图3—4。

图3

图4

三、基于 PLC的雷电冲击控制系统的人机界面
1) PLC的雷电冲击控制流程

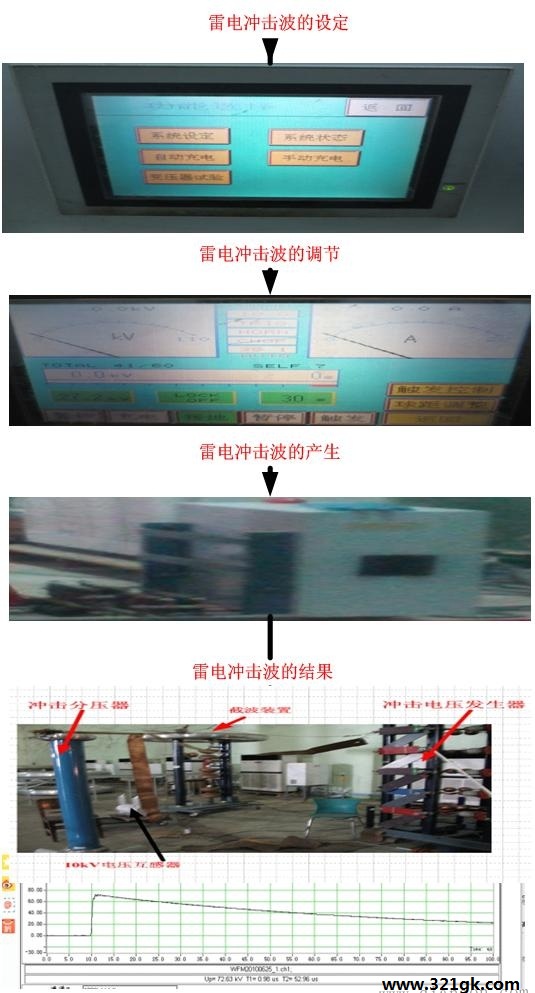

    PLC的雷电冲击控制流程（如图5）：给定雷电冲击波的电压值、全波、截波；调节雷电冲击装置球隙（A1）并自动触发（A2）、调节截波装置球隙（B1）并定時触发（B21）；调节雷电冲击电压并产生雷电冲击全波（C1）（截波（C2））。

                        图5
2) PLC的雷电冲击控制系统的人机界面简介如下：
    PLC的雷电冲击控制系统的参数设定人机界面，设定雷电冲击波的电压值；调节雷电冲击装置球隙并自动触发、调节截波装置球隙并定時触发如图6。

图6
    PLC的雷电冲击控制系统的运行人机界面，显示设定雷电冲击波的电压值；显示雷电冲击装置球隙并自动触发、显示截波装置球隙并定時触发，显示电流值，显示试验次数等如图7。

图7
