PLC实数比较指令-实数比较指令说明表

时间:2016-01-09 14:45来源:未知 作者:admin 点击:
1 .指令符号 表 1 为实数比较指令说明表。 表 1 实数比较指令说明表 参数 数据类型 存储器区域 说明 方块输入 BOOL I、Q、M、L、D 前一逻辑运算结果 方块输出 BOOL I、Q、M、L、D 比较结果

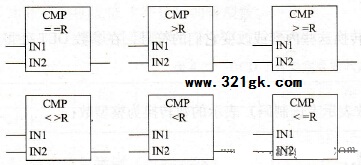

1.指令符号

    1 为实数比较指令说明表。
    1    实数比较指令说明表
 参 数
  数据类型
    存储器区域
    说 明
 方块输入
  BOOL
 I、Q、M、L、D
    前一逻辑运算结果
 方块输出
 BOOL
 I、Q、M、L、D
 比较结果,只有在方块输入的RLO
=1时,方块输出才作进一步处理
 IN1
  REAL
 I、Q、M、L、D或常数
 第1比较值
 TN2
  REAL
 I、Q、M、L、D或常数
 第2比较值
    2.指令功能说明
    CMP?R(实数比较)指令能与正常的触点连接使用。它可以放置在正常触点允许放置的任何位置。IN1IN2根据所选择的比较指令类型进行比较。
    2 为实数比较指令对状态位的影响。
    2    实数比较指令对状态位的影响
   -
 BR
 CC1
 CC0
  OV
 QS
 OR
 STA
 RLO
 /FC
 写状态位
 x
 x
  x
  x
 x
  0
 x
  x
  1
    3.指令应用举例(见图2
    在图2上,如果以下条件成立,则输出Q4.0将置位:
    1)方块输入I0.0I0.1的信号状态为“1”;
    2) MD 0MD 4的大于等于(>=)的比较结果为“真”( true)
    3)输入I0.2的信号状态为“1”。
    2    实数比较指令应用举例
