PLC地址上升沿检测指令-地址上升沿检测指令说明表

时间:2016-01-09 14:52来源:未知 作者:admin 点击:
1 .指令符号 表 1 为地址上升沿检测指令说明表。 表 1 地址上升沿检测指令说明表 参数 数据类型 存储器区域 说明 地址1 BOOL I、Q、M、L、D 地址1是被检测上升沿变化的 信号 地址2 ( M
1.指令符号
 PLC地址上升沿检测指令符号
    1 为地址上升沿检测指令说明表。
    1   地址上升沿检测指令说明表
    参 数
    数据类型
    存储器区域
    说 明
    <地址1>
    BOOL
    I、Q、M、L、D
 <地址1>是被检测上升沿变化的
信号
    <地址2>
    ( M_BIT)
    BOOL
    Q、M、D
 <地址2>是用来指定“沿变化”
的存储器位,该位保存的是上一次
POS的信号状态。如果这一地址没有
被输入模板使用,对M_BIT位只使用
I的输入镜像区
    Q
    BOOL
    I、Q、M、L、D
单脉冲输出
    2.指令功能说明
    POS(地址上升沿检测)指令是将<地址1>的信号状态与存储在<地址2>中的上次扫描的信号状态进行比较。如果当前的信号状态是“1”,上一次的信号状态是“0”(检测到上升沿),则在这一指令后的RLO将置成“1”。
    2 POS地址上升沿检测指令对状态位的影响。
    2    POS地址上升沿检测指令对状态位的影响
    -
 BR
 CC1
  CC0
 OV
 OS
  OR
  STA
 RLO
 /FC
 写状态位
 -
 -
 -
 -
 -
 x
   1
 x
  1
    3.指令应用举例(见图2
    如图2所示,在下面的条件都满足的情况下,输出Q4.0的信号状态为“1”:
    1)输入I0.0I0.1、和I0.2的信号状态都是“1”;
    2)输入I0.3上有“上升沿”信号检测到;
    3)输入I0.4上的信号状态为“1”。

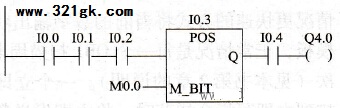

    2    POS指令应用举例
