在工业控制领域一般受限于国外plc类型的选择，选择了日系PLC和德系PLC就选择了两种不同的控制接口，对于这两种接口，很多时候我们对其概念很模糊，在这里将详细阐述两者的区别。

日系PLC的接口一般为NPN型（漏型输出），即集电极开路输出方式，由于日本人比较谨慎，免责申明做的比较好，所以它一般喜欢控制地GND，电源是你给的，烧了东西算你的。

德系PLC的接口一般为PNP型（源型输出），即控制Power方式，由于德国人比较喜欢主动权把握在自己手里，我给你Power了你才能动作，不给你Power是比较安全的，你想烧东西没有Power怎么烧？

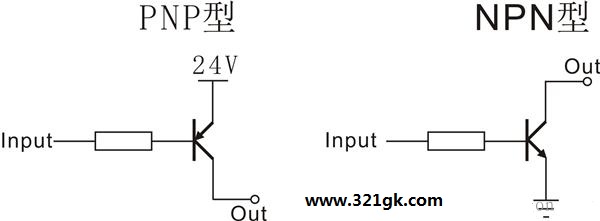

更清楚一些表达的话，我们可以利用晶体管的形式来理解的更为深刻一些。

从上图我们可以看出，西门子对安全的把控在电源上做足了文章，所以西门子plc内部电路上对电源的抗干扰及滤波相对来说做的比较实在一些，而三菱plc则由于把Power留给了客户去提供，这部分电源对于绝大部分客户来讲，根本不会做抗干扰及滤波部分的考虑。

我更喜欢西门子系列PLC，不是因为他在电路上的稳定性，在软件上也更胜一筹。但很多时候我们会由于成本的压力而选择日系，所以就出现了德系和日系混合使用的局面，两者的接口不同，我们怎么来进行相互之间的转换呢？留给PNP与NPN的相互转换话题。

工业控制很多时候我们就是要理解清楚接口的概念，然后才能进行更好的控制。对接口理解的深浅，决定了在控制上的水平。

PNP与NPN接口之间的转换

大多数时候我们喜欢西门子plc加上日系的部件进行控制，如三菱伺服，日系螺丝枪等，都存在着接口之间的转换，还有我们采购的时候由于没有标注清楚，厂家发货的时候发错了型号，有一些可以快速的进行调换，但更多的时候由于工期的问题，我们来不及更换，那我们能做些什么呢？我们能不能进行接口之间的转换呢？

答案是肯定的，那么让我们从PNP与NPN原理之间的区别来分析如何进行转换。

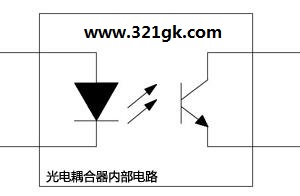

转换接口我们一般选择继电器或光电耦合器,触点式继电器由于触点的寿命是有限的，而且封装做不到很小，所以我们把眼光放在光电耦合器上，让我们看一下光电耦合器的内部电路

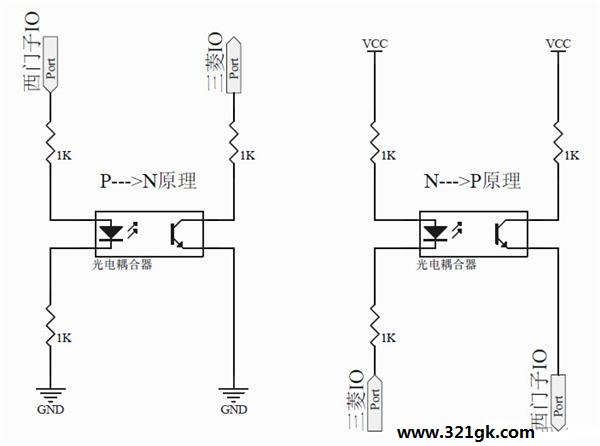

从光电耦合器的内部结构可以看出，我们稍加改造即可满足转换要求，转换原理如下

这里需要指出的是，一般的光电耦合器Ton和Tof时间和在10us左右，这也就决定了转换接口的速率不会大于20KHz，对于有高速脉冲发出的应用（比如伺服驱动器的控制脉冲类）需要使用高速光耦，比如6N136，6N137等。

如果我们再把以上电路封装在一个电器盒内，那就成了一个比较实用的标准模块，目前市面上已经有此类的开发，但大都没有完全封装在电器盒内，只是一个PCB板，占用了机柜导轨比较大的空间。
