在设计电气接线图时，应参照plc对电气连接的要求进行，并重点注意以下事项：
1、接线图的要求
电气接线图要逐一标明设备上每一走线管、走线槽内的连接线（包括备用线）的数量、规格、长度，所采用的外部的防护措施（如采用金属软管型号、规格、长度等），需要的标准件（如软管接头、管夹的数量、型号、规格等），连接件（如采用插头的型号、规格）等，以便指导施工。
电气接线图应能准确、完整、清晰地反映系统中全部电器元件相互间的连接关系，应能正确指导、规范现场生产与施工，为系统的安装、调试、维修提供帮助。
电气接线图不仅要与原理图相符，而且出各电器元件的实际连接位置与连接要求，如线号、线径、导线的颜色等。
2、外部连接要求
变频电机、伺服电机的电枢连接线应采用屏蔽电缆进行连接，以减小其对其他设备的干扰。
控制系统的电柜与设备间的连线应有良好的防护措施，应用接地良好的金属软管、屏蔽电缆、金属走线槽等进行外部防护，使之既有机械强度、损伤防护措施又有良好屏蔽作用。
电柜与设备间的连接电缆、走线管、走线槽等必须使用安装螺钉、软管接头、管夹等部件进行良好的固定。
系统电柜与设备间的连接应考虑到运输、拆卸等的需要，对于设备中的独立附件，应通过安装插接件、分线盒等措施，保证这些独立附件与主机间分离的需要。
3、内部连接要求
PLC连接线的布置必须合理、规范，以减少、消除线路中的干扰，提高可靠性。连接线、电缆原则上应根据电压等级与信号的类型，采用“分层敷设”等方法进行隔离，通过金属屏蔽密封。当输入／输出连线无法与动力线“分层敷设”时，应尽可能采用屏蔽电缆，并在将屏蔽层接地；同时，输入信号与输出信号不宣布置在同一电缆内，应采用单独的连接电缆。
不同电压、不同类型的信号线，或动力线与信号线，应尽量避免在同一接线端子排、同一插接件上连接；在无法避免时，应通过备用端子、备用引脚将其隔离，以防止连接线间的短路并减小线路间的相互干扰。
用于系统模拟量输入／输出、脉冲输入／输出的连接线必须采用“双绞”屏蔽线，在有条件的场合，最好使用“双绞双屏蔽”的电缆进行连接。
系统的接地系统必须完整、规范、合理，连接线应有足够的线径，设备的各控制部分应采用独立的接地方式，不能使用公共地线。PLC控制系统使用的屏蔽线，应通过标准“电缆夹”等器件，将屏蔽层进行良好的接地。
采用隔离变压器时，隔离变压器到PLC电源之间的连线尽可能短，以减小线路中的干扰。PLC的电源连接线应有足够的线径，以减小线路的压降；PLC的电源进线应进行“绞接”处理，防止高频干扰。PLC扩展单元的电缆是容易受到干扰的部位，应保证它与动力线的距离在30～50mm。

如何查看执行S7-300 中一个子程序大概需要多长时间？

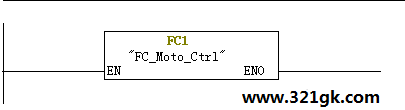

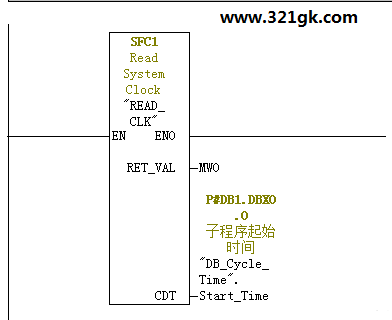

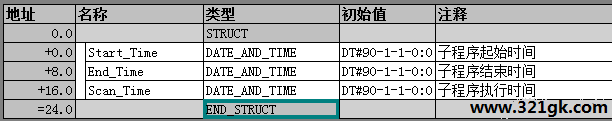

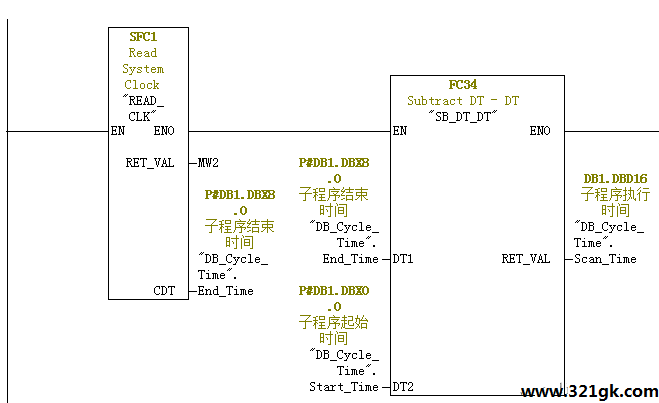

使用S7-300/400 CPU时，如果工程师需要了解某个子程序大约执行的时间，可在主程序调用该子程序的前后分别读取CPU的系统时钟，然后利用时钟指令FC34进行相减进行编程运算。

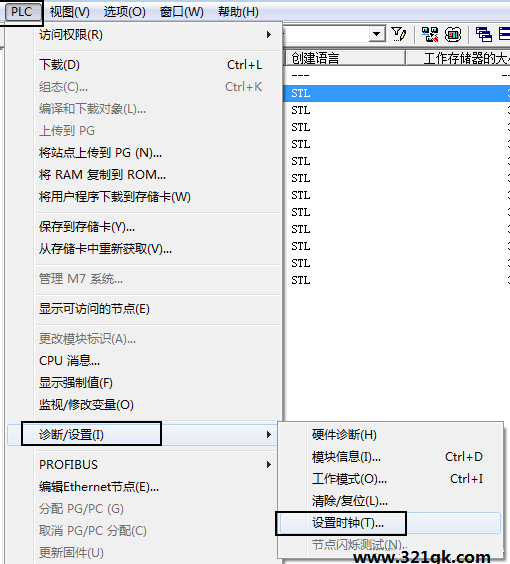

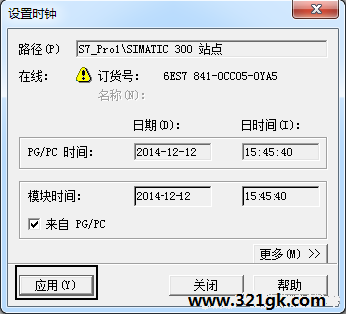

操作步骤：首先，先设置CPU的系统时钟，在菜单栏中的“plc”-“诊断/设置”-“设置时钟”

CPU扫描时间
