PLC控制电动机群自起动的基本要求-PLC梯形图中自锁电路

plc控制电动机群自起动是目前较为理想的自起动技术。它比继电器控制可靠简单，比计算机控制经济实用，所以得到越来越广泛的应用。
对电动机自起动控制的基本要求是可靠性和快速性，具体有以下几点：
1、严格按排定的顺序控制各批次电动机的自起动，以满足工艺连续的要求。
2、各批次电动机总功率不大于确定的最大起动功率，防止起动电流过大使继电保护动作，或电压偏低使电动机起动困难。
3、根据故障前的运行信息和整定的电压、电流控制电动机的自起动。若某批内没有运行电动机，只要电压、电流满足要求，就直接起动下一批，以实现快速自起动。
4、首批自起动有一定延时，以躲开电动机剩余电压的影响，防止对电动机的合闸冲击。
5、PLC程序内设置一定动作延时，给剩余电压一个衰减时间，并且只能动作一次，防止电动机在短时内再次自起动。

PLC梯形图中自锁电路是什么意思？

自锁电路是无机械锁定开关电路编程中常用的电路形式，是指输入继电器触点闭合，输出继电器线圈得电，控制其输出继电器触点锁定输入继电器触点；当输入继电器触点断开后，输出继电器触点仍能维持输出继电器线圈得电。

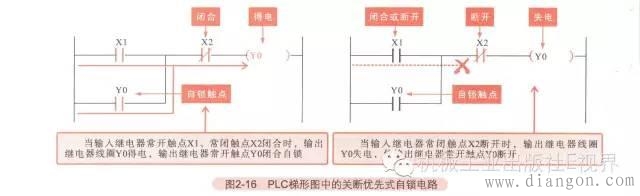

1.关断优先式自锁电路
该电路是指当输入继电器常闭触点X2断开时，无论输入继电器常开触点X1处于还是断开状态，输出继电器线圈Y0均不能得电。

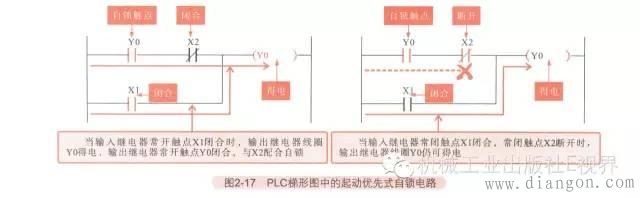

2.起动优先式自锁电路
该电路是指输入继电器常开触点X1闭合时，无论输入继电器常闭触点X2处于闭合还是断开状态，输出继电器线圈Y0均能得电。
