触摸屏与PLC、传感器之间的无线通讯-上升沿下降沿扫描周期

时间:2017-03-06 10:31来源:未知 作者:admin 点击:
触摸屏与PLC、传感器之间的无线通讯方案-上升沿和下降沿就一个扫描周期内有效

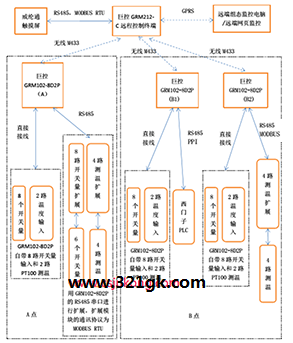

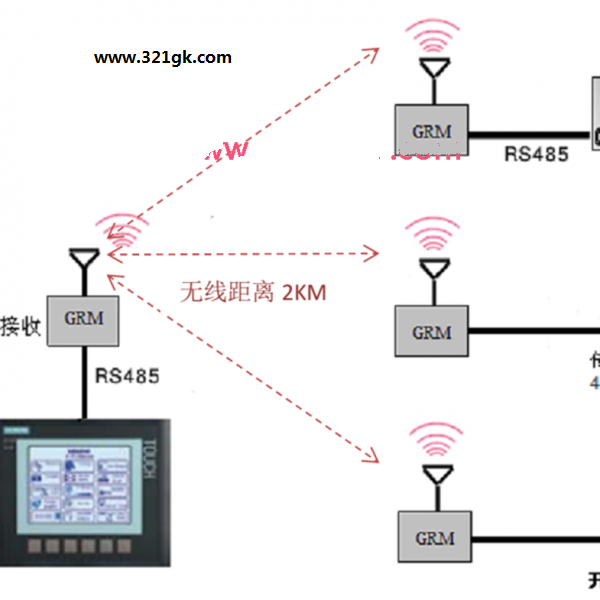

在自动化控制项目中,经常会遇到分布在不同地方的PLC之间需要进行远程通讯,实现交换控制,常规方式是采取现场拉线的方式。但有时由于现场条件的限制,布设通讯线路很不方便,例如山上与山下,或者横跨马路的情况,尤其对于工程改造项目二次布线可能会要影响到已有设备运行,甲方可能应为停运造成经济损失。无线通讯方式可以很好的弥补这些不足。本方案以一个实际工程说明触屏和plc、传感器之间的无线远程控制一、项目的具体要求如下:现场两个设备监测点A和B,在两个不同的地方,现场中控室为C点;A点距离C点的距离为1Km,中间有几栋彩钢厂房,无特别高大障碍建筑物,A点有六台空压机,A、C两点有20m左右落差;B点距离C点的距离为120m左右,在一个彩钢厂房内,分布在不同的房间内,B点有8台空压机和一个西门子S7-200PLC;C点有一台威纶通的触摸屏,需要在触屏上监控到A点和B点的信息;每台空压机有2个开关信号和一个PT100温度信号,需要无线远程传送到C点的威纶通触屏,并传送到互联网和远端组态监控电脑,因此总共有28个开关量信号和14个温度信号需要监控;西门子S7-200的相关信息也要传送到触屏、互联网和远端监控电脑;该项目在属于改造项目,厂区已经硬化,设备已经生产,拉线距离远,时间长,还要影响生产,因此采取了无线通讯方式。无线施工时间非常短,组态编写好后,现成调试1到2天时间即可完工。如果采取挖沟布线,三名工人采用风炮挖沟,至少要15天左右施工周期。二、系统方案本方案的控制系统以巨控的无线远程控制终端为核心,采取本地无线M433+GPRS无线相结合的控制方式,原理框图如下:


三、远程控制系统硬件配置无线监控系统核心是3个控制主机,分别是:中控室C点,巨控GRM212G-C智能 GPRS无线控制终端1台;监控A点巨控GRM102-8D2P 智能工业控制器1台,监控B点巨控GRM102-8D2P 智能工业控制器2台。另外A点配8路开关量转485输入扩展模块1个,4路PT100测温转485输入扩展模块1个;B点配4路PT100测温转485输入扩展模块1个;四、功能说明在本项目中,监控点A和B距离中控室C的距离都不超过1KM,因此这三地的无线通讯采用本地无线M433的形式,这种方式后期不需要移动运营费用,节省运行成本;GRM102-8D2P 智能工业控制器,能通过本地无线M433信号接收和发送数据,无线通讯协议为MODBUS-RTU,并且具备8路开关信号输入,2路PT100测温输入,并具备一路RS485通讯;GRM102-8D2P 智能工业控制器的RS485支持PPI和MODBUS RTU,通讯协议可以通过巨控模块的开发编译环境进行选择开关量转485输入扩展模块和PT100测温转485输入扩展模块所支持的通讯协议均为标准的MODBUS RTU协议,可以设置从站号,因此在A点,GRM102-8D2P 智能工业控制器的RS485口可以挂两个扩展模块;B点,因为有一个西门子S7-200的PLC,支持的协议为PPI,另外应为模块测温输入需要扩展,因此采用两个GRM102-8D2P,刚好只需要一个测温扩展,加上控制器自带的输入输入,刚好就是16路开关量输入,8路PT100测温输入,另外一个RS485口接西门子plc。GRM212G-C 智能GPRS无线控制终端,同时具备本地无线M433和GPRS远程无线两种通讯功能,并具备一个RS485串口。GRM211G能直接通过M433无线信号和GRM102进行通讯;,GRM211G通过RS485和威纶通触屏进行双向通讯,通讯协议为MODBUS RTU;GRM102和威纶通触屏的无线远程通讯,通过GRM212G进行中转。GRM211G通过GPRS将GRM102传上来的信息传到云服务器,并且将云服务器传过来的信息转发给GRM102和触屏五、巨控无线终端支持的plc的通讯协议西门子 S7-200 PLC:PPI 协议
西门子 S7-300、 400 PLC:MPI 协议
三菱 FX 全系列 PLC:通过 485-BD 支持 FX1N,FX2N ,FX3U 等 PLC
三菱 Q 系列 PLC:MELSEC 通讯协议
欧姆龙系列 PLC:HOSTLINK 协议(C-MODE 和 FINS 指令)
台达系列 PLC:台达协议
国产各类 PLC:MODBUS 协议

上升沿和下降沿就一个扫描周期内有效

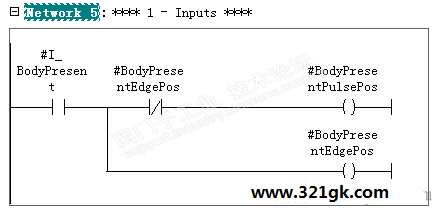

上升沿和下降沿就一个扫描周期内有效,下一周期失效,因此在也程序在FB内使用
来制造一个上升沿,而不需要占用M点。


沿指令只在乎扫描,不在乎周期。
一个扫描周期,一般特指程序从头执行至尾的时间。这期间,一个特定的沿指令可能被扫一次,可能没被扫到,也可能被扫过许多次。
所以,讲沿指令,把周期两字去掉,描述更精准,也更能明白沿指令的本质。
 关于沿指令,再说两点:
1、沿指令取谁的边沿?M0.0?不是。对于LAD,沿是取它前面能流的边沿;对于STL,取的是堆栈顶的边沿。沿指令的前面有M0.0,只有一种情况可以画等号:前面有且仅有M0.0。
2、沿指令的有效范围。由于扫描和扫描周期不分,很多人以有沿指令可以在一个扫描周期内有效。其实不是。沿指令仅在扫描所在网络时有效,作用范围仅限本网络内。出了所在网络,就没有影响了。要想在其它地方使用该沿指令的结果,你必须先存起来。
