　　I/O点数估算时应考虑适当的余量，通常根据统计的输入输出点数，再增加10%～20%的可扩展余量后，作为输入输出点数估算数据。实际订货时，还需根据制造厂商可编程逻辑控制器的产品特点，对输入输出点数进行圆整。

PLC输入输出电路

在讲解plc输入输出电路是有必要先给大家了解一下光电耦合器:

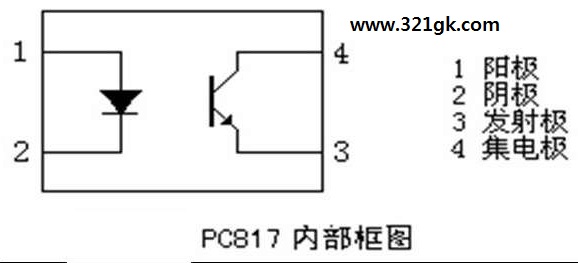

光耦合器:亦称光电隔离器或光电耦合器，简称光耦。
它是以光为媒介来传输电信号的器件，通常把发光器（红外线发光二极管LED）与受光器（光敏半导体管）封装在同一管壳内。当输入端加电信号时发光器发出光线，受光器接受光线之后就产生光电流，从输出端流出，从而实现了“电—光—电”转换。以光为媒介把输入端信号耦合到输出端的光电耦合器，由于它具有体积小、寿命长、无触点，抗干扰能力强，输出和输入之间绝缘，单向传输信号等优点，在数字电路上获得广泛的应用。

可编程控制器输入端口电路
开关量输入接口电路:采用光电耦合电路,将限位开关,手动开关,编码器等现场输入设备的控制信号转换成CPU所能接受和受理的数字信号.
即:输入元件(开关,感应器等)驱动光耦,光耦1.2脚得电后3.4脚导
通从而给CPU传送输入信号

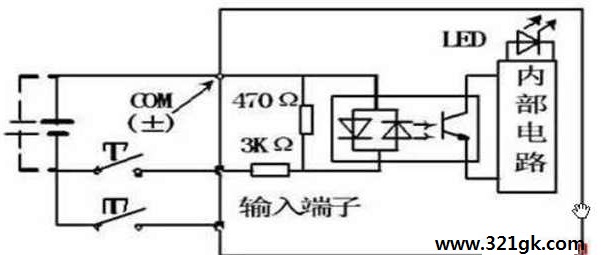

下图为 PLC的输入接口电路(直流输入型)

可编程控制器输出端口电路
开关量输出接口电路:采用光电耦合电路,将CPU处理过的信号转换成现场需要的强电信号输出,以驱动接触器,电磁阀等外部设备的通断电,输出接口有三种类型:继电器输出型,晶闸管输出型,晶体管输出型,目前我们之用了解继电器输出型的电路
即:CPU的输出信号驱动光耦, 光耦1.2脚得电后3.4脚导通从而驱动继电器,继电器控制外部电路

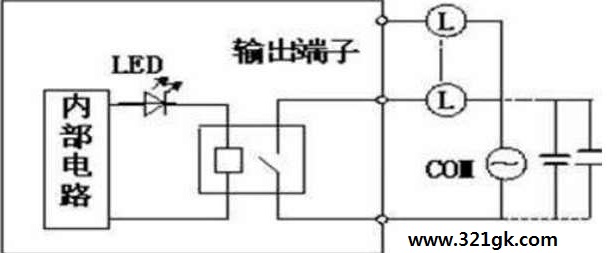

下图为 PLC的输出接口电路
