plc是工业常用的自动化产品可编程控制器，它就相当于人类的大脑控制其他的器官，可编程控制器说白了就是个CPU，带几个模块，模块功能主要是，模拟量输入输出，数字量输入输出，其他功能计数模块。PLC在工业领域里扮演着重要的角色，作为一家企业或者个人应如何学习PLC呢？
1.有一定的电工基础，掌握传感器、接近开关、编马器、气动元件等常用器件的使用及继电器控制原理。
2.再学数制及数制转换，掌握二进制、八进制、十六进制、BCD码、ASCI码的概念。
3.选择你所在地区流型的PLC品牌做为学习的机种，学会后可以更好的与实际工作对接。
4.买台手提电脑(配制不低于CPU最好是双核或以上 ,1G内存,硬盘80G,带串口)，必备学习及外出干活的工具。
5. 学会电脑的基本操作，如开机关机、文件保存以及WORD、EXCEL办公软件的基本应用（电脑使用者必会）；常用软件的安装与卸载（如编程软件的安装和卸载）；打字（用于程序起名及加注释）。
6.寻找plc编程软件及仿真软件、教学软件（当然还要学会使用它们）。必备学习用具。
7. 买相关书及视频教材，学习资料。
8. 找齐该PLC编程手册、使用手册、使用案例,可从网上收集或参加产品推广会获得。工作中肯定会用到的资料.
9. 以上准备好后,您可以自学PLC了,一般来说PLC梯形图的基本指令好学,其逻辑关系与继电器控制原理图相通。但功能指令就难很多了。
10.最好是到有实力口碑好的学校培训。比起自学可缩短学习时间，学得更系统，还可多交恩师、学友以利于今后发展。
11. 用一切办法多结识周围的同行、PLC厂家、代理商，以便于得到他们的帮助及有用的信息。
12. 坚持学习,多与同行交流,多动手实践。编程是理论与技能高度结合的,应多看书多实践才能提高编程技术。

plc编程原则

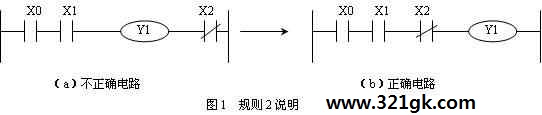

plc编程应注意以下基本原则。（1）外部输入/输出继电器、内部继电器、定时器、计数器等软元件的触点可重复使用，没有必要特意采用复杂程序结构来减少触点的使用次数。（2）梯形图每一行都是从左母线开始，线圈接在最右边。在继电器控制原理图中，继电器的触点可以放在线圈的右边，但在梯形图中触点不允许放在线圈的右边。如图1所示。

（3）线圈不能直接与左母线相连，也就是说线圈输出作为逻辑结果必须有条件。必要时可以使用一个内部继电器的动断触点或内部特殊继电器来实现。参见图2所示。

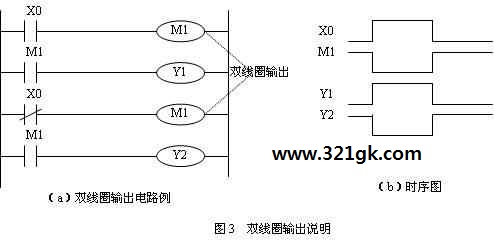

（4）同一编号的线圈在一个程序中使用两次以上称为双线圈输出。双线圈输出容易引起误操作，这时前面的输出无效，只有最后的输出才有效。但该输出线圈对应触点的动作，要根据该逻辑运算之前的输出状态来判断。如图3所示，由于M1双线圈输出，所以，M1输出随最后一个M1输出变化，Y1随第一个M1线圈变化，而Y2随第二个M1输出变化。所以，一般情况下，应尽可能避免双线圈输出。
