PLC双线圈动作及对策 PLC编程中的双线圈双重输出是什么?

时间:2018-02-23 11:07来源:未知 作者:admin 点击:
plc编程中常说的双线圈双重输出是什么呢,我们简单具体说明下,首先看下图: 双线圈动作梯形图 双线圈就是输出在多个位置被使用就像上图的Y1,那么双线群造成的结果是怎么样的,
plc编程中常说的双线圈双重输出是什么呢,我们简单具体说明下,首先看下图:

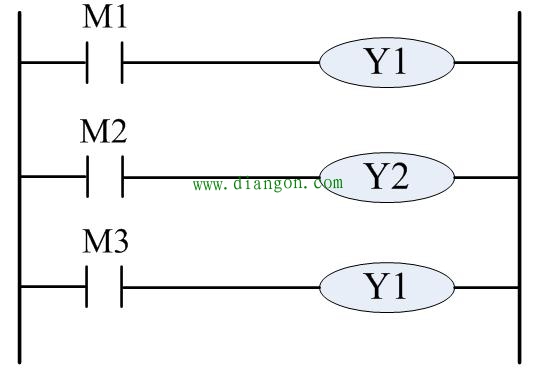

双线圈动作梯形图
双线圈就是输出在多个位置被使用就像上图的Y1,那么双线群造成的结果是怎么样的,我们用软件对上图进行一个模拟监控,三种情况,M1=ON、M3=OFF,M1=ON、M3=ON,M1=OFF、M3=ON。
1,M1=ON、M3=OFF


情况1

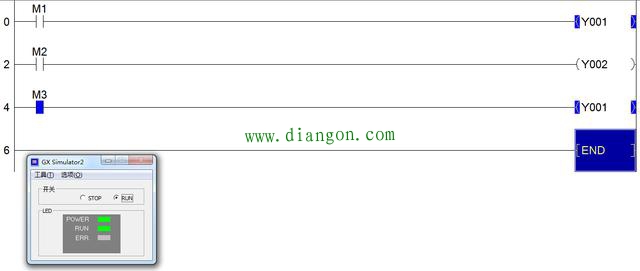

修改M1值为ON状态,M3值为OFF状态,发现Y1=OFF。
2,M1=ON、M3=ON


情况2

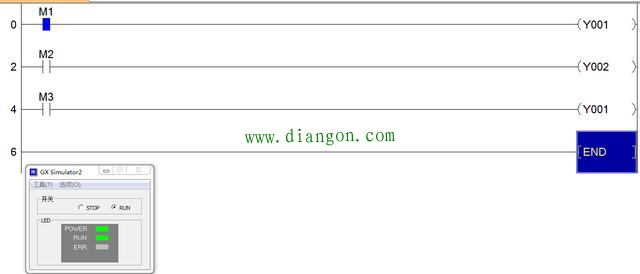

修改M1值为ON状态,M3值也为ON状态,发现Y1=ON。
3,M1=ON、M3=ON


情况3

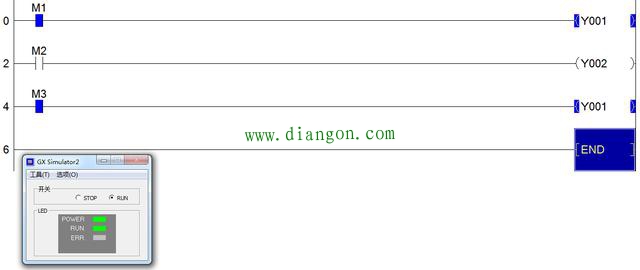

修改M1值为OFF状态,M3值为ON状态,发现Y1=ON。
以上可以发现执行线圈的双重输出,输出结果以最下面的线圈为准。这时为什么呢,我们知道PLC程序指令顺序是按照从上到下,从左到右进行处理的,因此双线圈无论前面的状态如何都以最后的线圈为输出结果。
那么怎么改变上面的双线圈输出呢,采用并联的方法来实现:

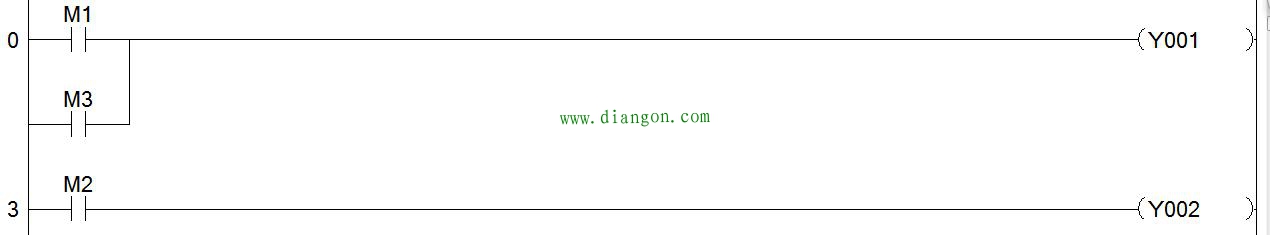

双线圈对策
这样M3就不会影响M1的作用了,在写程序时候经常会遇到这种情况尤其是步数较多时,写后面的时候会忽略前面的输出,编译时三菱plc是不会报错的,怎么办,我们在下载程序对程序进行一次检查,点击工具程序检查:

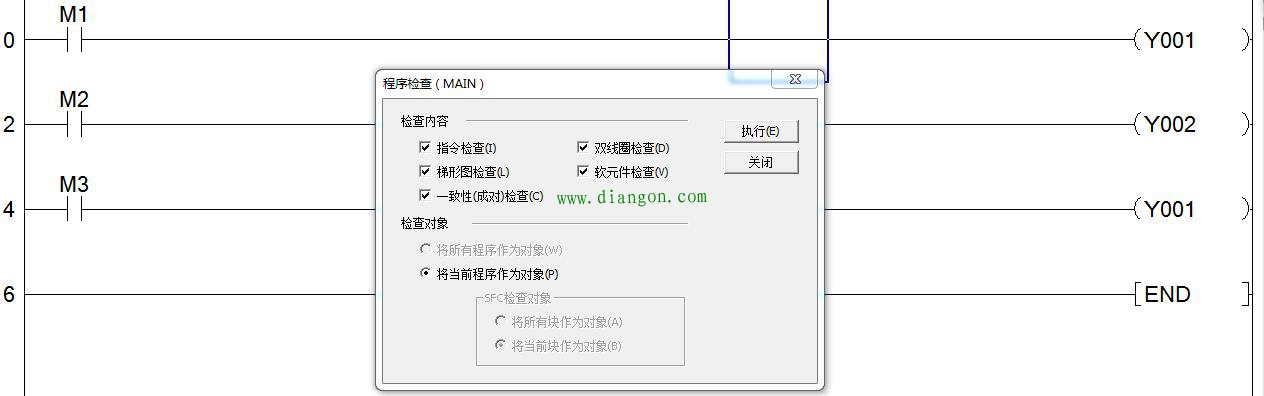

程序检查
点击执行后会在下面的输出结果报错:

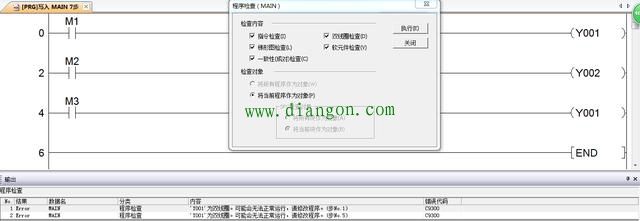

程序检查结果
这样就检查了双线圈输出避免了不必要的调试。
