仪表柜接线不规范导致的问题屡见不鲜，本文分享一个疑似"干扰"引起的plc故障，实为接线不规范导致的现场故障的实际经历，以此告诫所有自控从业者：严格遵循规范，万不可粗心大意。
2017年末笔者应某客户的请求去现场做一次S120的新机调试。项目应用比较简单，10多根矢量轴的速度控制，采用的是S120 CU320-2PN+CUA31+PM240-2+1PH8异步电机，分布式驱动方案，共4个CU320-PN分在4个分柜里，控制器用的是S7-300的CPU 315-2PN/DP,PN通讯通过SCALANCE交换机走星型网络。
调试时用的是客户的电脑，STEP 7+Starter+USB接口的PC适配器编程电缆，其实可以用网线调试的，因为客户对路由调试很感兴趣，他一直也没做通过，所以一定让笔者用PC适配器给他做一次路由调试的示范。客户事先已经对所有电柜做了通电检测，在确认软硬件版本都没有问题后，就撸起袖子开工干活。
调试过程还算比较顺利的，一上午下来硬件组态、联网组态、驱动的初始化、优化、单独运行基本都做完了，唯独有一点，就是有一个分柜的CU320-2PN在初始化时通过主站CPU怎么也识别不到，于是笔者单独用自己的电脑就近通过CU320-2PN本体的X127端口做了初始化后，才一切正常的，虽然是对付过去了。但该故障还是让我有不爽。客户见调试这么顺利，很高兴，又到中午午饭时间，张罗着拉笔者出去厂区外的饭店吃饭，说实话吃的是啥笔者不记得了，因为这个问题直有些心不在焉。

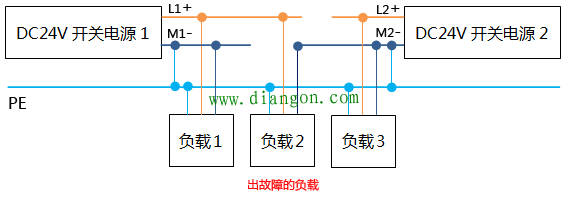

饭后，又回到调试车间，大致跟客户讲了一下调试的要领；让客户自己上手调试，有问题笔者再帮助他解决。期间空闲的时候，笔者就又来到先前不能识别的分柜前，仔细看了看，没看出什么的问题，PN网线用的是西门子的原装插头和电缆，做的不是太规范的那种，想想会不会是这个原因导致通讯不畅啊，于是和客户打了招呼，要来工具，打算把这根电缆的插头重新放下。当笔者拔下X150的PN插头时，CU320-2PN断电了。笔者楞了一下，CU的24V电源也是主柜一个专门的电源供过来的，笔者没有断过主柜电源，怎么24V电源会没有了呢？于是，笔者把PN电缆放下，想去检查一下24V电源，这时放下的PN电缆的金属插头碰到了电柜的安装板，CU又上电亮了，这下问题彻底暴露了,这个分柜的CU的24V电源是通过接地和通讯电缆的屏蔽层构成回路的。赶紧叫来客户，让他彻查电源线路，电气图纸是那种特简单的原理图，任何时候都是正确的，査不出毛病来，最后顺着线捋回主柜，发现这个分柜的24V电源的正极和负极分别来自主柜的两个开关电源，如下图所示：

在客户改正线路后，笔者把出问题的CU恢复工厂设置，又重新做了一遍初始化，这一次通过主站CPU很顺利就识别出来这个CU，心中的不爽挥之而去。
