常开或常闭触点是指在没有任何外部作用下的自然状态(比如通电)，这时候的常开触点就是断开的，常闭就的接通的。在plc程序中，如果引用了常开触点，那么当对应的I/O外部信号接通时候，常开就有效。常闭正好相反。
有常开就有常闭，按钮开关都是一个开关内有两组开关的，一组常开一组常闭,也就是说有4个接线端子。
常开触点：就是在线圈通电时处于闭合状态，在线圈断电时处于断开状态。
常闭触点：就是在线圈断电时处于闭合状态，在线圈通电时处于断开状态。

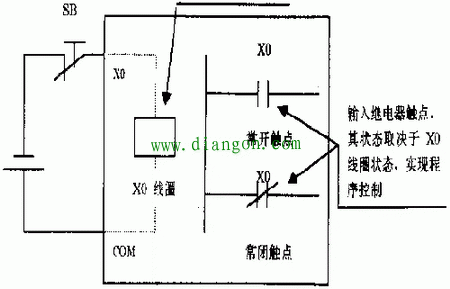

图1 PLC输入信号采集示意图
图1中，输入设备选用的是按钮SB0的常闭触点，输入继电器X0的线圈状态取决于SB0的状态。该按钮未按下时，输入继电器X0线圈状态为"1"通电状态，程序中所有X0触点均动作，即常开触点接通，常闭触点断开；若按下该按钮，则输入继电器X0线圈状态为"0"断电状态，程序中所有X0触点均恢复常态。如果输入继电器连接的输入设备是按钮SB0的常开触点，则情况恰好相反：在该按钮未按下时，输入继电器X0线圈状态为"0"断电状态，程序中所有X0触点均不动作；若按下该按钮，输入继电器X0线圈状态为"1"通电状态，程序中所有X0触点均动作。
