PLC控制系统设计中注意事项四人竞赛抢答器设计

我们应该准确地给自己定位，控制系统设计者从事的是服务性工作，是配角不是主角。体现设计水平的不是名牌、名角，不是光鲜照人、富丽堂皇，而应该是得心应手。所以了解被控系统（设备）的运动过程和要求，并且有了一定体会和理解之后，再动手设计，往往可收到事半功倍的效果。如果说理解的深度不一定影响设计的成败，但肯定决定了它的优劣，而这一点正是本书无能为力之处，只能依赖于读者在各自专业领域的积累和造诣。
    这里只能说明一般需要考虑些什么问题。归纳起来，大致有以下三个部分。
    (1)首先是工艺的具体要求。例如：液位要求控制到什么精度？1%或是10%?还是只要不溢出或不被抽空即可。被控制的液位高度是否不变？还是要求在一定范围内可调即可。这些决定了选用什么类型的液位传感器，采用什么控制器和控制方案。
    这套装置的上游及下游有什么要求和限制条件？流量可波动的范围等。
    (2)设备和人身安全。如何保护电动机和泵？如果损坏，控制系统失灵时，对系统可能造成的后果评估和比较。
    如果发生液体溢出，或是发生液体被抽空时，可能造成的后果。
    (3)经济性和可靠性的评估和比较。使用一台泵的方案与使用两台泵的方案进行比较。使用输入泵还是输出泵作为液位的调节泵进行安全性比较。所使用的泵的流量特性，是否为容积泵（输出流量与其转速成正比的泵）。泵的流量是否要求可调？多大范围？连续可调还是分级可调？

控制要求
设计四人竞赛抢答器，首先主持人给出题目，并按下开始抢答按钮，开始抢答信号灯亮后可以抢答，先按下按钮的抢答信号灯亮，后按下抢答按钮的信号灯不亮。抢答结束后。
如果主持人未按下开始抢答按钮，开始抢答灯未亮时，抢答者按下按钮，则抢答信号灯闪烁，表示犯规。主持人对抢答状态确认后，按下复位按钮，系统继续允许各队人员抢答，直至又有一队抢先按下抢答按钮。

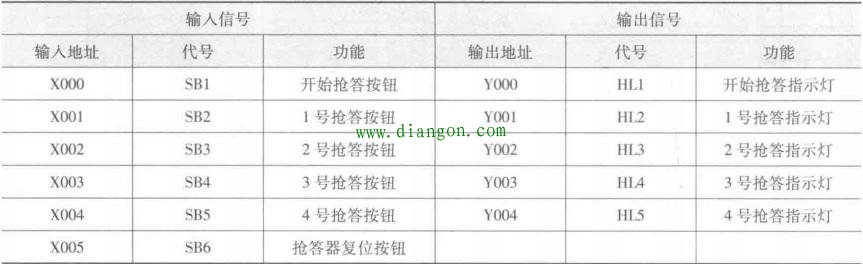

IO分配

梯形图

程序设计的抢答信号灯，是在主持人按下抢答按钮后才有效，而且只要有一个抢答信号之后，其他的均无效。

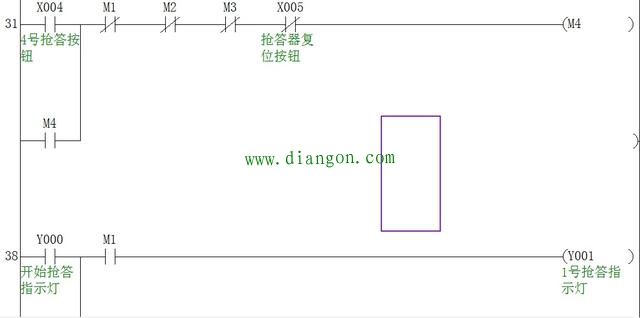

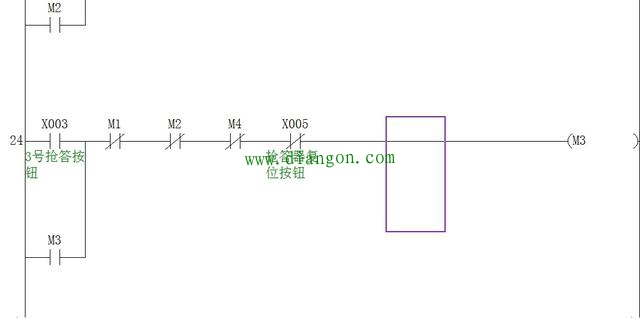

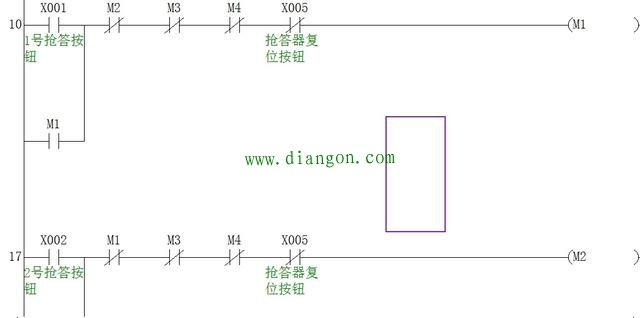

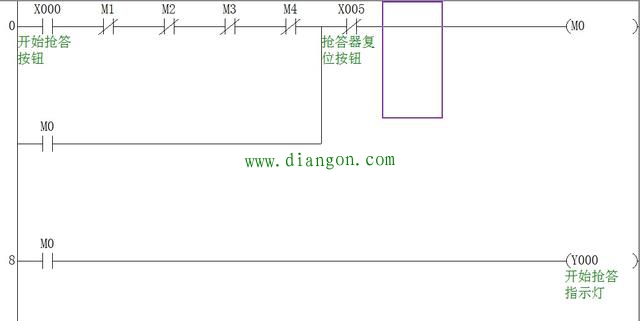

当主持人按下抢答按钮SB1，X0输入信号有效，中间继电器M0为ON，M0的常开触点控制Y0输出为ON。如果输入信号X1有效，中间继电器M1为ON，使Y1输出为ON，同时M1常闭触点断开，将其他抢答器的控制断开，X2 X3 X4输入有效时，与X1输入有效时类似。
当按下复位按钮时，X5输入有效，使中间继电器M0复位，使Y0输出为OFF，一次抢答结束。

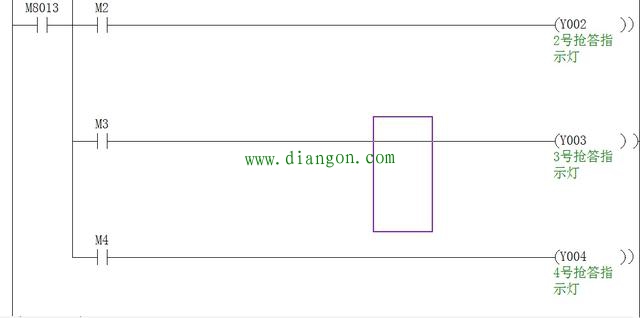

在按下抢答按钮之前如果有人按下抢答器，以X1输入信号有效为例，使M1为ON，通过M8013 输出1S 的时钟脉冲信号，控制Y0的闪烁，按下X5，使抢答信号灯熄灭。其他与X1输入有效时类似
