初学plc编程入门必知:点动/连动的电动机启动停止控制程序

时间:2018-06-21 08:54来源:未知 作者:admin 点击:
plc编程入门必知:点动/连动的电动机启动停止控制程序 1、控制要求 有些设备运动部件的位置常常需要进行调整,这就要用到具有点动调整的功能。 2.PLC的I/O配置、梯形图及时序图如
plc编程入门必知:点动/连动的电动机启动停止控制程序
1、控制要求
有些设备运动部件的位置常常需要进行调整,这就要用到具有点动调整的功能。
2.PLC的I/O配置、梯形图及时序图如图所示:

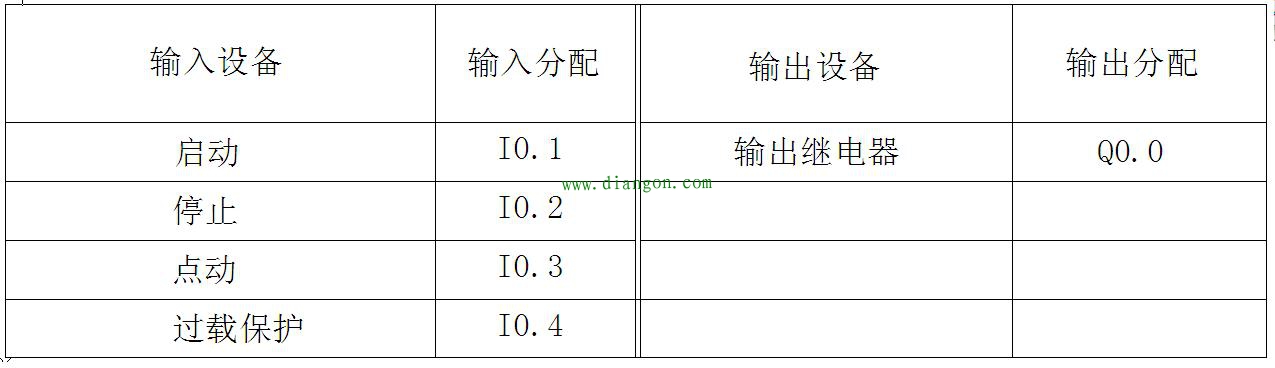

PLC I/O配置

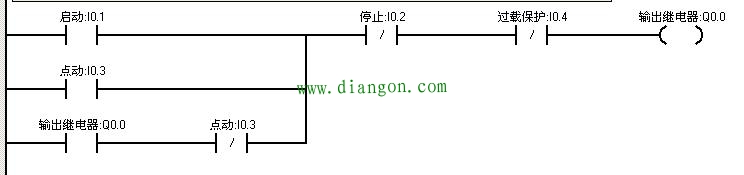

梯形图

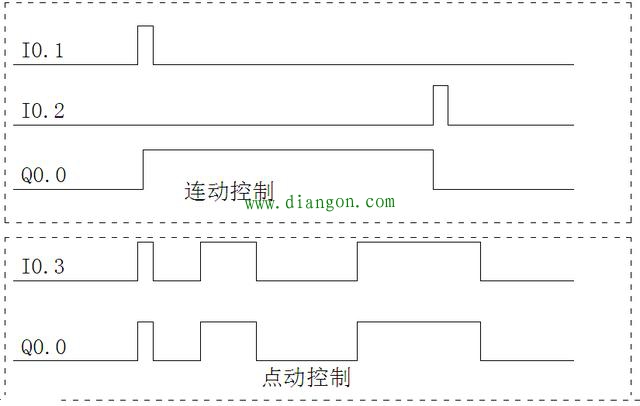

时序图
3.电路工作过程
(1)点动 按下点动按钮,I0.3常开点闭合,Q0.0得电,电动机启动运行,但常闭点I0.3断开,即断开接触器KM的自锁回路,因此松开点动按钮时,Q0.0失电,电动机停止运行。
(2)连动当按下连动按钮时,常开点I0.1闭合,Q0.0Q得电并进行自锁,当按下停止按钮时,Q0.0失电,电动机停止运行。
