高压变频器现场调试步骤-变频器报OUt1原因和检修方法

一、送电前检查
1.   变频器外观和内部检查，包括接线检查和上电前检查。
2.   核对图纸与变频器内部元件是否相符。
3.   变频器上电前测试。
4.   变压器一次侧绝缘测量。
二、送控制电380V后的检查
1.   校验变频器状态。
2.   测量各种供电电压数值。
3.   检查各部件上电后状态良好。
4.   读取变频器内原始数据。
5.   根据现场电机及负载情况预设变频器参数。
6.   冷却风扇转向。
三、变频器主回路反送电试验
1.   停控制电源(380V)，拆所有单元T1，T2间连线，接入一输出可调三相调压器。
2.   送控制电源(380V)，调节调压器输出电压,慢慢给定至最大,测量并观察单元工作情况。（单元工作情况检查，）
3.   停控制电源(380V)，脱开调压器接T1，T2间连线，动力进线接上(出线脱开)。
四、接口信号检查试验
1.   VFD跳高压柜信号
2.   VFD启动信号
3.   VFD停止信号
4.   VFD故障信号
5.   VFD报警信号
6.   变频器输出的电机速度信号（4-20mA）。
7、紧急停止信号。
五、变频器空升压试验
1.   下载控制程序。
2.   将变频器置于开环试验模式，并设置适当参数。
3.   接上变频器的进线电缆。变频器输出侧电缆不接。
4.   将高压柜推至试验位置，合上开关，从变频器侧模拟跳高压信号。
5.   用户送至变频器。注意：由于进线隔离变压器励磁涌流较大，进线开关有可能跳闸，此时应适当放大高压柜速断倍数。一般为变压器一次侧输入电流的8-10倍。
6.   高压送上后，检查面板显示电压与实际是否相符，频率是否为正值。
7.   从变频器操作面板上启动变频器，在不同输出时记录相应电压波形。
8.   再次断开高压，准备带电机运行。
六、变频器带电机测试
1.   确认电机与机械连轴器脱开。
2.   确认电机具备运行条件。（冷却、润滑正常）。
3.   电机旁应有专人看护，发现异常应立即通知变频器操作人员。
4.   接上变频器至电机的电缆。
5.   由厂家设置变频器相应的参数。
6.   合高压。
7.   从变频器操作面板给出1%转速，观察电机转动方向。如果方向不对，则应调整电机的输入电缆的相序。
8.   由厂家在就地通过操作面板控制电机在不同转速下运行并记录相应的测试点电压及波形。
9.   用户在电机侧应有专人检查电机工作状态。（通风、润滑、振动等）
10.将变频器置于“远方”模式，从远方启动变频器，检查变频器运行状态。
七、变频器带机械空载测试
1.   确认风机已具备运转条件。
2.   现场应有负责机械的专人看护，发现异常应立即通知变频器侧操作人员。
3.   检查在不同速度下负载的运转状况。并记录相应的波形。
八、变频器带负载测试
1.   确认机械能带负载运行。
2.   在启动前确认出口阀门关闭，确保轻载启动。
3.   在操作面板上启动变频器。
4.   在变频器升到给定速度后，慢慢打开阀门，同时监视电机电流，直到阀门打开至合适开度。
5.   调试确定电机最低工作速度，并在变频器中设置限值。
6.   在不同速度下运行电机，检查机械是否有共振点，如有则设置变频器参数避开共振点。
7.   将控制模式切换到“远方”，从远方调节变频器的转速。
8.   记录变频器的运行曲线。（速度-电压-电流）
9.   停车时，先关闭阀门，再按变频器“停止”键。
九、带负载运行考核
1.   从远方启动变频器，并让其工作在满负载状态。
2.   连续运行4小时。

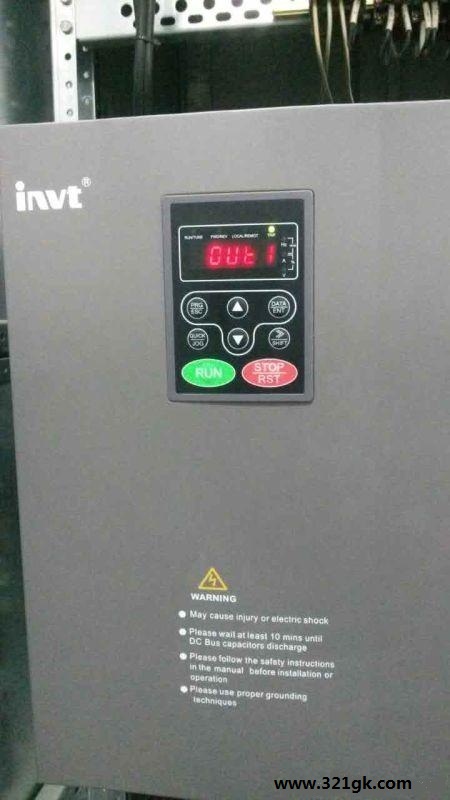

变频器报OUt1原因和检修方法

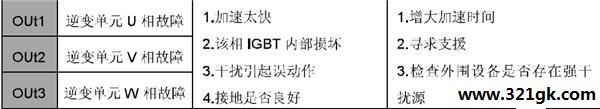

变频器报这个故障，说明---OUt1----逆变单元U相故障，说明书提醒可能的故障原因：

根据这个说明，可以分析：

1、假如是新装的变频器，加速太快有可能

2、已经运行过一段时间的变频器，那么IGBT故障或者其驱动故障更有可能。

具体情况，可以拆开变频器看看，然后测量IGBT即可判断了。
