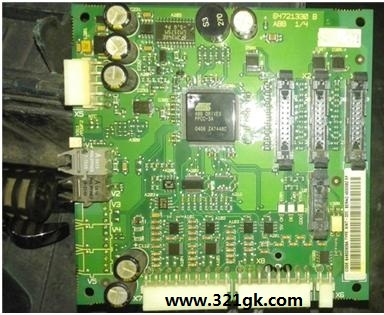

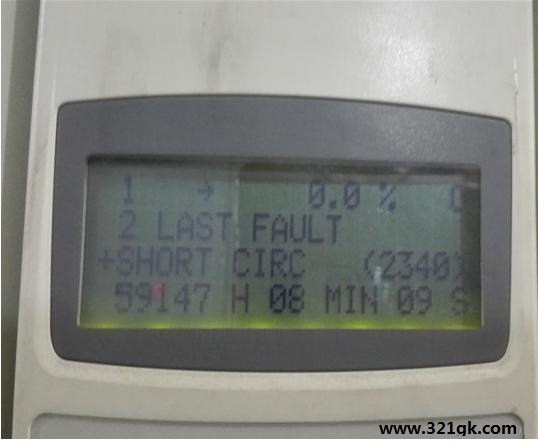

早会说的2340短路故障再现，因为连续多次出现故障，已经怀疑下面的这个板子出问题，去的时候他们引进更换过下面的板子了，还有问题，莫非是来真的？

生产很紧张，他们安排扛了台刚刚修好的变频器来了，直接更换，期间顺便拍照记录一下各个部件：

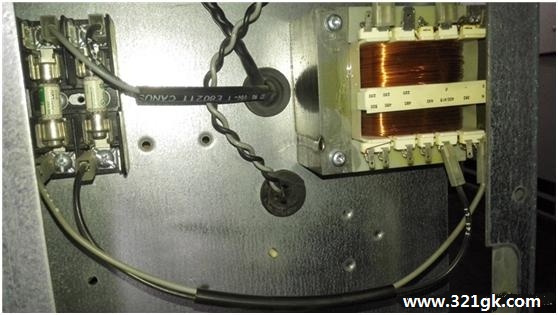

一、输入电源是有检测的，A相、B相取电源后经过保险到变压器，此变压器380输入，230V输出：

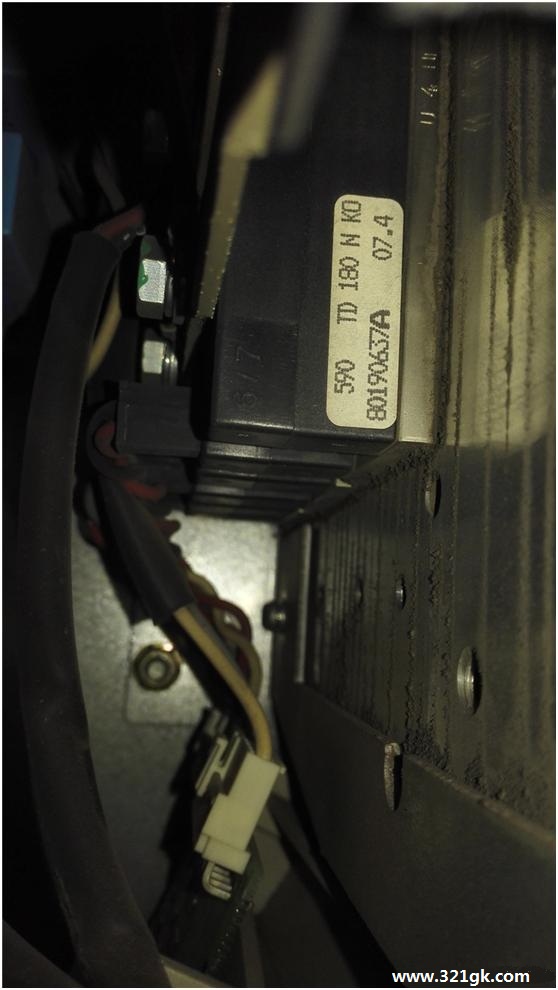

二、整流单元：整流单元并非是二极管整流，而是半控桥控的：

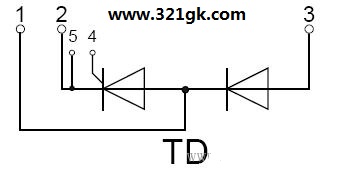

根据这个图片型号，上网查得整流单元的原理图如下：

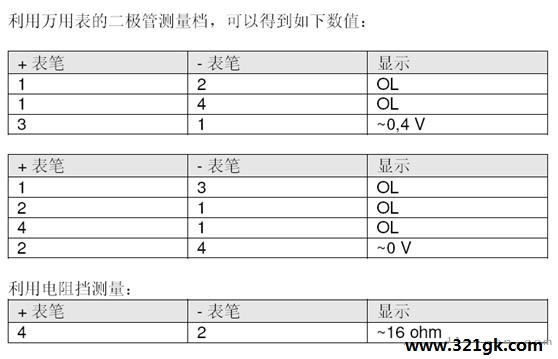

测试方法及判断好坏的方法如下：

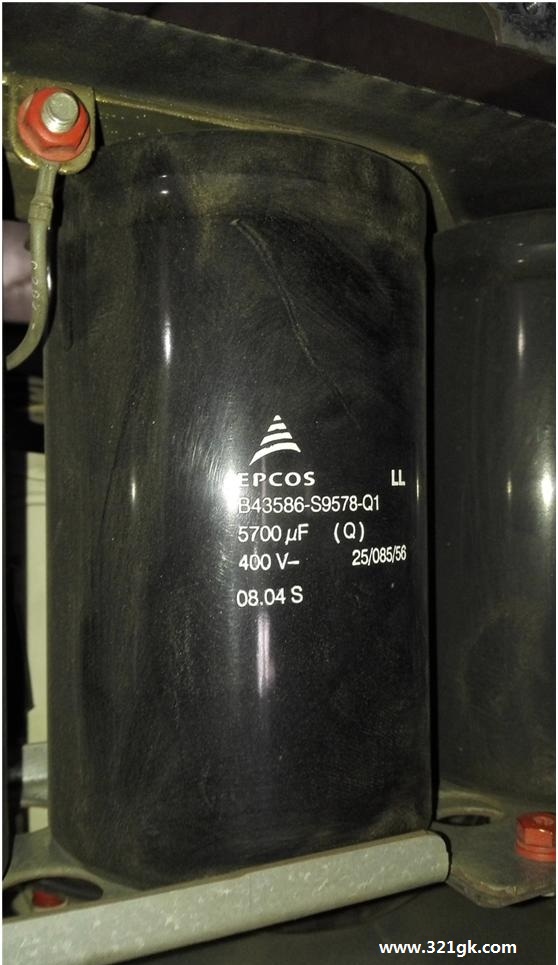

三、滤波电容：数量4个，这个不需要解释，看图即可：

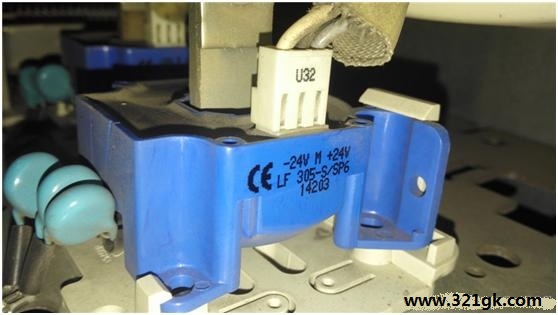

四、电流互感器：三个，我一直很怀疑是不是这个坏了才引起2340故障的，不过时间紧，没来的及检查，不是这个互感器故障，就是IGBT问题了，这个也是经常出现问题的

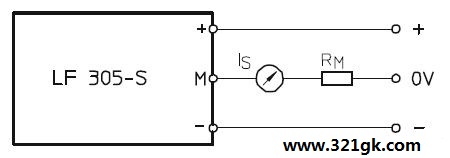

互感器电路及参数图：
