变频器充电电阻的作用 变频器主电路作用

时间:2018-09-03 07:53来源:未知 作者:admin 点击:
变频器充电电阻的作用-变频器主电路作用
等到变频器的直流电压到额定值后,主板会给主回路继电器一个信号,继电器一吸合就旁路了。这个充电电阻,它就不起作用了。主回路接触器吸合不好时,造成通流时间过长而烧坏;或充电电流太大而烧坏电阻;或由于重载启动时,主回路通电和RUN信号同时接通,使充电电阻既要通过充电电流,同时又要通过负载逆变电流,故易被烧坏。其损坏的特征,一般表现为烧毁、外壳变黑、炸裂等损坏痕迹。也可根据万用表测量其电阻(不同容量的机器,其阻值不同,可参考同一种机型的阻值大小确定)判断。


变频器主电路作用

变频器主电路的作用:
主电路是包括电源输入端子RST 、输出端子UVW 和制动、直流电抗器端子的内电路。其作用为:将输入端三相交流电变成直流电,再逆变成交流电的功率处理电路。该电路在应用中,是故障率较高的部分电路。

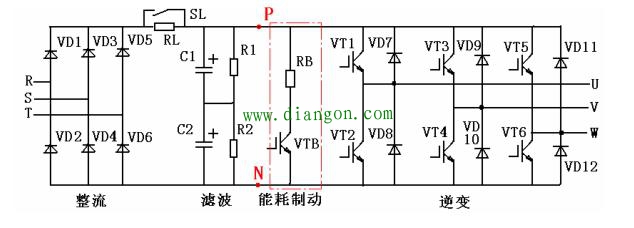

该电路是现在通用的低压变频器主电路图。 不管什么品牌的变频器,其主电路结构基本如此。因为:整流电路和逆变电路是两个标准模块,没有变化的空间。
