启动变频器后烧照明灯及电脑-由差分电路构成的压控恒流源电路的简要分析方法
带载启动15kW变频器,当运行频率升至30Hz以上时,同一供电线路的照明灯、电脑、洗衣机等,大部分冒烟烧毁。测量此时的380V供电电压,由正常值升高至约500V左右,当然220V供电也有了相应升高。
拆回变频器检修,并接入3.7kW小功率电机试机,未发现异常。学员电话询我,也感觉是一头雾水:一时说不清楚故障来由,只感觉直流回路的储能电容,貌似有嫌疑犯的可能。学员检测了电容容量正常,并尽最大可能将相关电路全部检测了一遍,未发现问题所在。无奈现场试机,同时监测电源电压,再次确定是变频器的运行导致了电网电压升高。
拆回再度检修,仍未发现问题。偶用ESR内阻表,测量储能电容的内阻时,发现两只3900uF串联电容中的一只,其内阻高达8Ω以上。换后试机正常。
该电容容量正常,而且带载尚可,未出现运行欠电压的报警现象。我一直认为——储能电容工作于低频脉动直流环境,小的内阻并不影响其充、放电性能。而且测试过多例内阻,皆为0Ω,也没有理由不为0Ω啊。
将两只串联3900uF电容等效为一只2000uF电容,其积分时间常数约为8ms。
据1F1Ω≈1s;1000uF1Ω≈=1ms。300Hz的脉动直流,其周期为3.3ms。本例时间常数已达8ms,确实不容忽视了!问题的症结在这里了。
看来,储能电容也有必要测量其交流内阻。
问题是:为何储能电容内阻变大,竟然使变频器成为一台可怕的发电机,使供电侧电压大幅度升高呢?其机理为何?
愿听诸位高见。


由差分电路构成的压控恒流源电路的简要分析方法

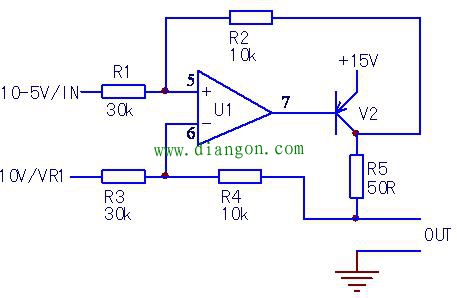

如上图所示,系由变频器控制端子电路实例整理化简而成,为压控恒流源电路形式之一。因反馈电路处于“悬浮或不确定”状态,而难以获得稳定的反馈信号,分析上可能会一时无从下手,我暂时也尚未找到更为简捷的分析方法。
我做出示例式的初步分析,算是抛砖引玉吧。
1、将OUT端与地短接,令IN输入信号电压为10V时:
由R1=R3,R2=R4,再加上运放的虚短特性可知,此时R5因无电流通过,R5的压降为0V。此时两路反馈信号俱为0V。

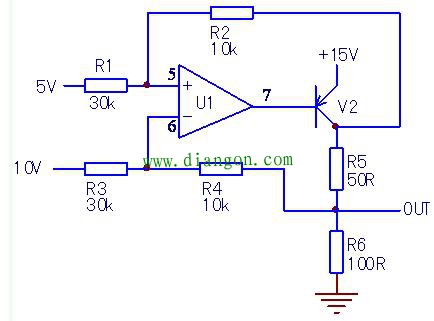

2、若在OUT端连接100Ω负载电阻,且令IN输入信号电压为5V时(如下图电路所示):


第一步,令R6短路,由R3、R4的分压值可知,U1的6脚为2.5V。由虚短特性可知,U1的5脚也为2.5V,由此推知R2两端电压降为0.83V,则R5上端电压降为1.67V,流通电流值为约为33.4mA。此时U1的同相端反馈信号电压为1.67V,反相端输入反馈信号电压为0V。分析结果符合3倍衰减的差分放大器,即10-5/3=1.67V。
第二步,当OUT端接入R6后,由恒流源特性可知,流经R5的电流仍然是不变的33.4mA,由此可知OUT端对地电压降为3.34V,V2的集电极电压为5.01V。此时U1的同相端反馈信号电压为5.01V,反相端输入反馈信号电压为3.34V。R5两端的电压降(反馈信号电压)仍为1.67V。
当遭遇“悬浮式”反馈信号电路时,可否采用:
1、“暂时短接负载电阻”的方法,来获取输出电流或输出电压的估算值。
2、进而再推算出接入负载电路时的输出电流或电压值。
需要说明的是,因电路的恒流源特性,将OUT对地短路,并不影响其分析结果。OUT端的对地电压随接入负载电阻的不同而有所变化,但反馈采样点即R5两端的电压降在信号电压不变的情况下是固定不变的,电路的输出具有恒流源特性。
