变频器的发热量大概是多少. 可以用以下公式估算:

　　发热量的近似值= 变频器容量(KW)×55 [W] 在这里, 如果变频器容量是以恒转矩负载为准的 (过流能力150% * 60s) 如果变频器带有直流电抗器或交流电抗器, 并且也在柜子里面, 这时发热量会更大一些。电抗器安装在变频器侧面或测上方比较好。

　　这时可以用估算: 国产变频器容量(KW)×60 [W] 因为各变频器厂家的硬件都差不多, 所以上式可以针对各品牌的产品. 注意：如果有制动电阻的话，因为制动电阻的散热量很大，因此最好安装位置最好和变频器隔离开，如装在柜子上面或旁边等。

变频器的发热是由内部的损耗产生的。在变频器中各部分损耗中主要以主电路为主，约占98%，控制电路占2%。为了保证变频器正常可靠运行，必须对变频器进行散热，通常采用以下方法:

① 采用风扇散热:变频器的内装风扇可将变频器的箱体内部散热带走，若风扇不能正常工作，应立即停止变频器运行。

② 降低安装环境温度:由于变频器是电子装置，内含电子元、电解电容等，所以温度对其寿命影响比较大。通用变频器的环境运行温度一般要求-10℃~-50℃，如果能够采取措施尽可能降低变频器运行温度，那么变频器的使用寿命就延长，性能也比较稳定。

我们采取两种方法:一种方法是建造单独的变频器低压间，内部安装空调，保持低压间温度在+15℃~+20℃之间。另一种方法是变频器的安装空间要满足变频器使用说明书的要求。

以上所谈到的变频器发热是指变频器在额定范围之内正常运行的损耗。当变频器发生非正常运行(如过流，过压，过载等)产生的损耗必须通过正常的选型来避免此类现象的发生。

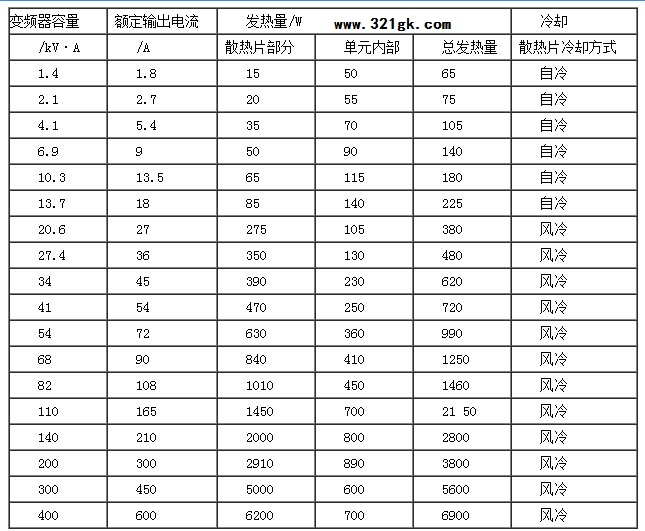

利用类似表格中发热量的数值进行设计计算时，应该注意的是，当变频器的散热片留在控制柜外面时应采用表5 1中给出的变频器单元内部发热量，而当变频器整体全部安装在控制柜内时，则应使用变频器的整体发热量。

此外，在进行设计计算时，除了变频器本身的发热量之外，还应该考虑到处于同一控制柜内的其他周边设备的发热情况，以保证变频器的正常工作。
