变频器输出电压是多少？变频器IGBT模块常见故障原因和处理方式

变频器输出电压是多少？
变频器输出电压与频率的关系是由其所驱动的负载，三相异步电机的特性所决定的，而该特性是一条近似线性的压频(V/F)曲线。当电机的额定频率为50Hz，额定电压为380V时，变频器的输出在50Hz的时候，电压为380V；当电机的额定频率为50Hz，额定电压为220V时，变频器的输出在50Hz的时候，电压为220V。变频器的压频(V/F)曲线，通过参数设置实现。
用AB变频器（0.75KW）测了一下（带0.37KW电机），50Hz为380V；30Hz为231V；20Hz为156V；电流与电机功率有关。

变频器IGBT模块常见故障原因和处理方式

变频器IGBT模块常见故障原因和处理方式
1、电流因素：
　　（1）、过流，在轻、中度过流状态，为反时限保护区域；
　　（2）、严重过流或短路状态，无延时速断保护；
　　2、电压因素：
　　（1）、IGBT模块的供电电压过高时，将超出其安全工作范围，导致其击穿损坏；
　　（2）、供电电压过低时，使负载能力不足，运行电流加大，运行电机易产生堵转现象，危及IGBT模块的安全；
　　（3）、供电电压波动，如直流回路滤波（储能）电容的失容等，会引起浪涌电流及尖峰电压的产生，对IGBT模块的安全运行产生威胁；
　　（4）、IGBT的控制电压——驱动电压低落时，会导致IGBT的欠激励，导通内阻变大，功耗与温度上升，易于损坏IGBT模块。
　　3、温度因素：
　　（1）、轻度温升，采到强制风冷等手段；
　　（2）、温度上升到一定幅值时，停机保护；
　　4、其它因素：

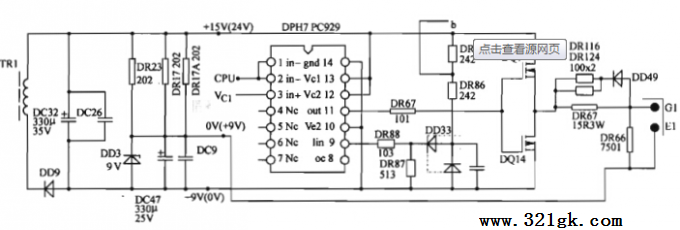

　　（1）、驱动电路的异常，如负截止负压控制回路的中断等，会使IGBT受误触通而损坏；
　　（2）、控制电路、检测电路本身异常，如检测电路的基准电压飘移，导致保护动作起控点变化，起不到应有的保护作用。

变频器IGBT作用原理

变频器IGBT模块的开关作用是通过加正向栅极电压形成沟道，给PNP晶体管提供基极电流，使IGBT导通。反之，加反向门极电压消除沟道，流过反向基极电流，使IGBT关断。IGBT的驱动方法和MOSFET基本相同，只需控制输入极N一沟道MOSFET，所以具有高输入阻抗特性。
当MOSFET的沟道形成后，从P+基极注入到N一层的空穴（少子），对N一层进行电导调制，减小N一层的电阻，使IGBT在高电压时，也具有低的通态电压。
变频器IGBT模块在关断过程中，漏极电流的波形变为两段。因为MOSFET关断后，PNP晶体管的存储电荷难以迅速消除，造成漏极电流较长的尾部时间，td(off)为关断延迟时间，trv为电压Uds(f)的上升时间。实际应用中常常给出的漏极电流的下降时间Tf的t(f1)和t(f2)两段组成，而漏极电流的关断时间t(off)=td(off)+trv十t(f)式中，td(off)与trv之和又称为存储时间。
