变频器如何抗干扰?干扰解决方法变频器制动电阻选择计算方法

变频器的广泛应用的同时也带来了不可忽视的干扰问题(包括周围电子电气设备对变频器的干扰、变频器对电网和周围设备的干扰)，如果变频器干扰问题不能有效的解决，不仅变频器系统本身不能可靠的运行，还会影响周围的电子、电气设备正常运行。
　　1、变频器的E端要与控制柜及电机的外壳相连，要接保安地，接地电阻应小于100Ω，可吸收突波干扰。
　　2、变频器的输入或输出端加装电感式磁环滤波器。以英威腾Goodrive20高性能矢量变频器为例，三相380V 4kW(含)以上、三相220V 1.5kW(含)以上机型内置滤波器，可以使变频器EMC性能达到工业环境的使用要求。若需进一步加强抗干扰效果，还可以选配英威腾外置滤波器，以达到民用环境的使用要求。
　　3、上述磁环滤波器还可根据现场情况加绕在变频器控制信号端或模拟信号给定端的进线上。
　　4、装有变频器的电控柜中，动力线和信号线应分开穿管走线，金属软管应接地良好。
　　5、模拟信号线要选用屏蔽线，单端在变频器处接仿真地。
　　6、还可通过调整变频器的载频来改善干扰。频率越低，干扰越小，但电磁噪声越大。
　　7、RS485通讯口与上位机相连一定要采用光电隔离的传输方式，以提高通信系统的抗干扰性能。
　　8、外配计算机或仪器、仪表的供电要和变频器的动力装置供电分开，尽量避免共享一个内部变压器。
　　9、在受干扰的仪表设备方面也要进行独立屏蔽，市场上的温控器、PID调节器、plc、传感器或变送器等仪表，都要加装金属屏蔽外壳并与保安地相连。必要时，可在此类仪表的电源进线端加装上述的电感式磁环滤波器。

变频器制动电阻选择计算方法

配制动电阻需要计算电阻阻值R和功率Pr，为了在市面上买到标准的制动电阻，选型上可以适当的放大（即阻值比计算值选小，功率选大，但要考虑制动单元额定电流），计算方法如下：
1、阻值的选择
制动时，电机的再生能量几乎全部消耗在制动电阻上。可根据公式：
U*U/R=Pb
式中：U----系统稳定制动的制动电压（对于380VAC系统一般取700V）
2、制动电阻的功率选择
理论上制动电阻的功率和制动功率一致，但是考虑到降额为70%。可根据公式：
0.7*Pr=Pb*ED
Pr----制动电阻功率

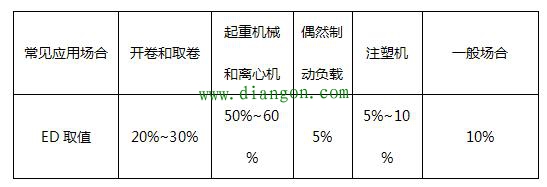

ED----制动频度，即制动过程占整个工作过程的比例。

(责任编辑：admin)
