ED3300易驱变频器面板显示异常，断开一根线就好了变频器防护等级

ED3300易驱变频器，面板显示异常，非88888即-----（忘了）。判断是面板MCU未工作，否则具有（通讯异常，MCU未工作）之报警能力。从故障表现看，面板MCU也因故歇菜了。
当面板也采用MCU处理显示和按键信号时，可称为四线端面板，即通讯电缆最少要用到四根：+5V、GND电源线两根；串行通讯脉冲线或RS485总线两根。面板与之板的通讯有信号的来、回两条线就够了。但该机型信号线有3根，多出的一根是干嘛的呢？
检查，面板采用PIC器件（忘了型号了），其1脚复位端有常规的R、C复位电路，另外还接出一根线到了MCU主板。显示异常，原来是MCU主板送来的强制复位电平所导致。此时测另两根的串行脉冲信号，均无。
断开PIC复位端接线后，测两路串行脉冲信号都有了，面板显示与操作恢复正常。试运行正常。
未发现其它问题，机器已经修复。但该机的原始故障，是主板MCU发送了使面板停止工作的指令，使控制面板PIC处于强制复位状态。去掉此信号后，整机却又能正常运行，不知何意？是主板MCU的引脚偶然坏掉，发送了错误的信号，还是另有原因（得问程序员）？

变频器防护等级

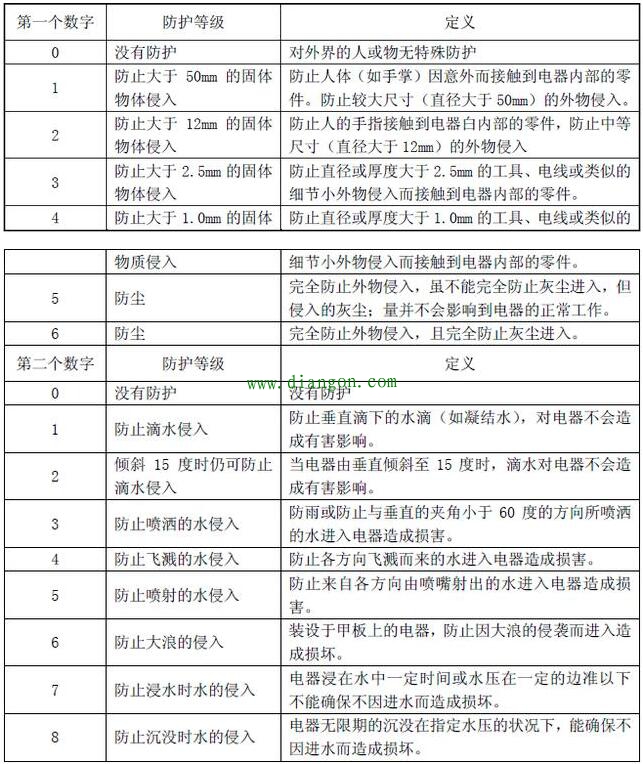

变频器的防护等级一般都是IP20。IP（INTERNATIONAL PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。将电器依其防尘防湿气之特性加以分级。IP防护等级是由两个数字所组成，第1个数字表示电器离尘、防止外物侵入的等级，即对外来固体物体的防护；第2个数字表示电器防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高，也即对水的防护越好。两个标示数字所表示的防护等级见下表。
