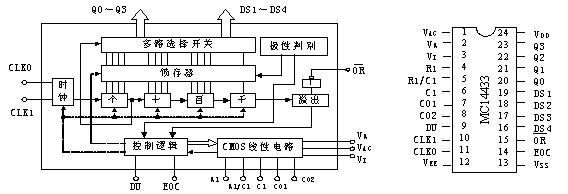

（1）MC14433的内部结构及引脚功能 MC14433的内部结构图如图1所示。  图1 MC14433内部结构图 图2 MC14433引脚分布 模拟电路部分有基准电压、模拟电压输入部分。 数字电路部分由逻辑控制、BCD码及输出锁存器、多路开关、时钟以及极性判别、溢出检测等电路组成。 主要外接元件是时钟振荡器外接电阻RC，外接失调补偿电容C0和外接积分阻容元件R1、C1。MC14433芯片的引脚分布如图2所示。 各引脚功能如下： l VAG：被测电压VX和基准电压Vref的接地端。 l Vref ：外接输入基准电压。 l Vx：被测电压输入端。 l R1、R1/C1、C1：外接积分电阻R1和积分电容C1元件端，外接元件典型值：当量程为2V时，C1=0.1<?XML:NAMESPACE PREFIX = V />  F，R1=470  ；当量程为200mV时，C1=0.1  F，R1=27K  。l C01、C02：外接失调补偿电容C0端，C0的典型值为0.1  F。l DU：更新A/D转换数据结果的控制端。当DU与EOC连接时，每次A/D转换的结果都会被更新。 l CLK1和CLK0：时钟振荡器外接电阻RC端。RC的典型值为470K  ，时钟频率随着RC的增加而下降。l Vee：模拟部分的负电源端，接-5V。 l Vss：除CLK0端外，所有输出端的低电平基准（数字地）。 l EOC：转换周期结束标志输出。 l  ：过量程标志输出，平时为高电平。当  时，  端输出低电平。l DS1～DS4：多路选通脉冲输出端。 l Q0~Q3：BCD码输出数据线。其中Q0为最低位，Q3为最高位。 （2）MC14433与单片机80C51的接口 MC14433与单片机80C51的接口电路如图3所示。  图3 MC14433与单片机80C51的接口电路 (责任编辑：admin) |
3位半A/D转换器MC14433芯片与单片机的接口
时间:2015-12-17 20:38来源:未知 作者:admin 点击:
次
MC14433是国产的3位半A/D转换器，是目前市场上广为流行的最典型的双积分A/D转换器。MC14433具有抗干扰性好，转换精度高，自动校零，自动极性输出，自动量程控制信号输出，动态字位扫
