模拟IC未使用引脚注意事项-单片机未使用引脚的合理处理方法

模拟IC上的未使用引脚可能会通过静电放电（ESD）而大大提高器件过早失效的风险。尽管不用的输出端可以不用连接，而且一般也如此，但无论这个引脚是模拟的还是数字的，通常最好连接到一个电源。在单电源系统中，通常连接的是负电源，即“地”，在双电源系统中则是中间电源轨，但也有一些重要的例外情况。务必阅读浅显易懂的数据手册，按照其中的建议行事。然而，如果其中没有涉及到这一内容，接地通常是极佳做法。
　　未使用的放大器输入端是一个重要的例外情况。将放大器未使用的输入端接地可能会增加功耗。因此，这种情况下的极佳做法，常常也是唯一安全的做法，是将放大器接成缓冲器，将该输入端连接到两个电源轨之间的某一电位。
　　CMOS开关和多路复用器是对称器件，其信号输入端和输出端是可以互换的，因此所有未使用的引脚都应被视为输入，而不是输出。所以，这些引脚都应接地。
　　内部上拉或下拉电阻将输入端上拉至正电源或下拉至地。如果未使用的输入端具有这样的一个电阻，则不需要进行连接。然而，如果连接该引脚，则应将它与其电阻一样连接到同一电源，因为任何其它连接都会导致电流流入电阻，带来功耗（该功耗可能相当小，但只要可能就应避免任何浪费）。
　　特别要注意未使用的逻辑输入，因为在不使用时，某些逻辑输入必须连接到逻辑1。此外，某些逻辑输入具有三种状态，而不是两种，开路条件也被定义为一种逻辑状态，这种输入可能需要保持不连接。
　　总而言之，必须将未使用IC引脚的连接作为模拟电路设计过程的重要部分加以考虑，不可轻视。

单片机未使用引脚的合理处理方法

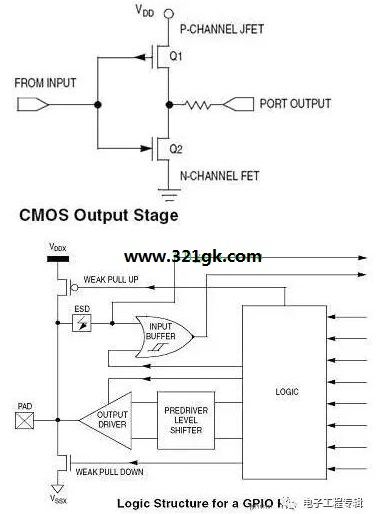

通常我们并不会把所有的单片机的引脚都用完，有时候我们也在同一个产品上分高低配，因此如何对待一些不使用的引脚就成了一个问题。首先我们看一下单片机引脚的结构。

　　我们可以发现，一般单片机的IO口都是可以配置的。
　　CMOS 器件引脚由N沟道和P沟道场效应管，通常在一个时刻，只有一个管子是开通的，但是，有一个非常短的时间转换期，这两种管子都会部分导通，在一个管子关闭而另一个开启的时候。一个没有端接的输入口可能振荡或在一个中间电平上浮动，导致所有场效应管设备都将在一个微导通的状态，导致了管子的损耗，增加了噪声，并要消耗额外的电源电流。

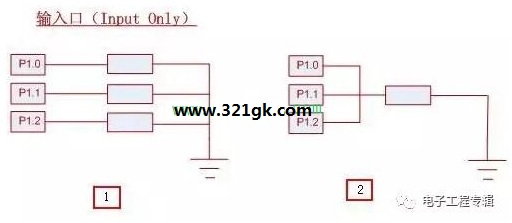

　　(Input Only)输入专用管脚
　　1.使用上拉或下拉电阻，将每个未使用的引脚拉到VSS或VDD，这是推荐的使用方法
　　2.捆绑在一起，并用单个电阻上拉/下拉到VDD或地，节省元件数量和成本，但是这减少了减少的灵活性。

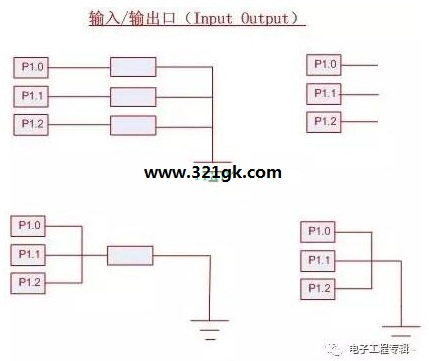

　　(Input/Output)输入/输出引脚
　　1.每个引脚的下拉一个电阻到地(VSS)。
　　2.几个引脚连下拉同一个电阻到地(VSS)。
　　3.不连接的针脚，软件程序配置IO口为输出口，并将它们设置为输出低。
　　4.连接一个电阻到Vss，软件程序配置IO口为输出低。
　　5.直接连接到地，软件程序把端口配置成高阻抗输入口，设置寄存器为输出低状态。

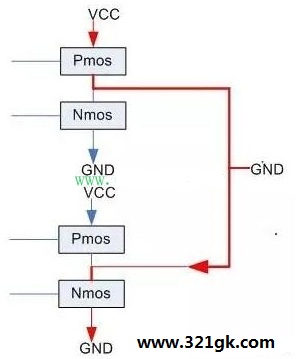

　　注意这将引发双发失误导致的问题(引脚从输入到输出的变化，输出从低到高状态变化)。

　　风险在于：

　　最后，我觉得还是每个电阻接到地比较安全。

(责任编辑：admin)
