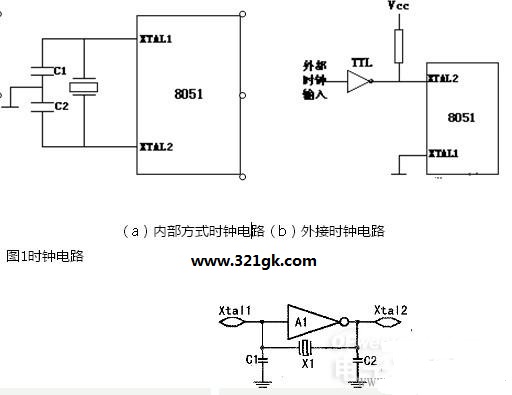

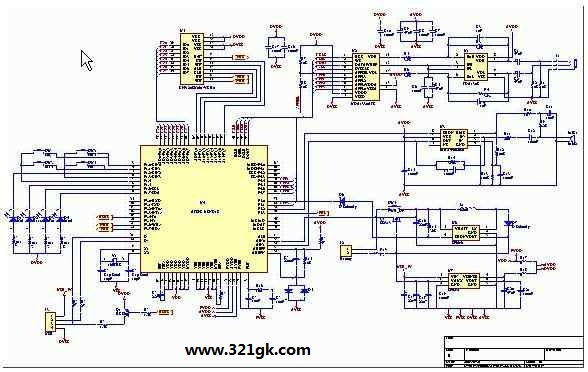

在MCS－51单片机片内有一个高增益的反相放大器，反相放大器的输入端为XTAL1，输出端为XTAL2，由该放大器构成的振荡电路和时钟电路一起构成了单片机的时钟方式。根据硬件电路的不同，单片机的时钟连接方式可分为内部时钟方式和外部时钟方式，如图1所示。

　　在内部方式时钟电路中，必须在XTAL1和XTAL2引脚两端跨接石英晶体振荡器和两个微调电容构成振荡电路，通常C1和C2一般取30pF，晶振的频率取值在1.2MHz～12MHz之间。对于外接时钟电路，要求XTAL1接地，XTAL2脚接外部时钟，对于外部时钟信号并无特殊要求，只要保证一定的脉冲宽度，时钟频率低于12MHz即可。

　　晶体振荡器的振荡信号从XTAL2端送入内部时钟电路，它将该振荡信号二分频，产生一个两相时钟信号P1和P2供单片机使用。时钟信号的周期称为状态时间S，它是振荡周期的2倍，P1信号在每个状态的前半周期有效，在每个状态的后半周期P2信号有效。CPU就是以两相时钟P1和P2为基本节拍协调单片机各部分有效工作的。


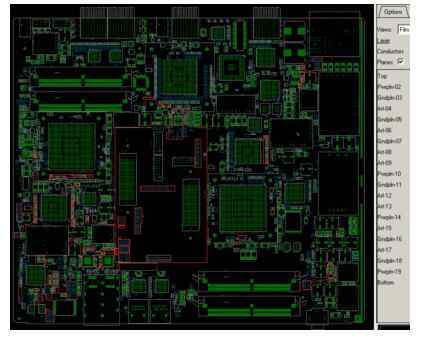

单片机解密原理:单片机解密芯片破解原理解析

如何解析单片机解密芯片破解的原理?首先，我们必须知道单片机解密原理：单片机解密简单就是说就是擦除单片机片内的加密锁定位。
　　单片机(MCU)一般都有内部EEPROM/FLASH供用户存放程序和工作数据。什么叫单片机解密呢?如果要非法读出里的程式，就必需解开这个密码才能读出来，这个过程通常称为单片机解密或芯片加密。为了防止未经授权访问或拷贝单片机的机内程序，大部分单片机都带有加密锁定位或者加密字节，以保护片内程序;如果在编程时加密锁定位被使能(锁定)，就无法用普通编程器直接读取单片机内的程序，单片机攻击者借助专用设备或者自制设备，利用单片机芯片设计上的漏洞或软件缺陷，通过多种技术手段，就可以从芯片中提取关键信息，获取单片机内程序这就叫单片机解密。大部分单片机程式写进单片机后，工程师们为了防止他人非法盗用，所以给加密，以防他人读出里面的程式。

　　单片机加解密可划分为两大类，一类是硬件加解密，一类是软件加解密。硬件加密，对于单片机来说，一般是单片机厂商将加密熔丝固化在IC内，熔丝有加密状态及不加密状态，如果处于加密状态，一般的工具是读取不了IC里面的程序内容的，要读取其内容，这就涉及到硬件解密，必须有专业的硬件解密工具及专业的工程师。

　　其实任何一款单片机从理论上讲，攻击者均可利用足够的投资和时间使用以上方法来攻破。这是系统设计者应该始终牢记的基本原则，因此，作为电子产品的设计工程师非常有必要了解当前单片机攻击的最新技术，做到知己知彼，心中有数，才能有效防止自己花费大量金钱和时间辛辛苦苦设计出来的产品被人家一夜之间仿冒的事情发生。

　　众所周知，目前凡是涉及到单片机解密的领域一般都是进行产品复制的，真正用来做研究学习的，不能说没有，但是相当罕见。所以，想破解单片机解密芯片破解，就得知道单片机解密芯片破解的原理。
