数字电路刚通电时都需要进行复位，复位的功能是将单片机里的重新开始，主要防止程序混乱，也就是跑飞、或者死机等现象，目的是使系统进入初始状态，以便随时接受各种指令进行工作，CPU的复位可靠性决定着产品系统的稳定性，因此在电路当中，发生任何一种复位后，系统程序将从重新开始执行，系统寄存器也都将恢复为默认值。下面总结几种CPU复位方式
1、上电复位
上电复位就是直接给产品上电，上电复位与低压 LVR操作有联系，电源上电的过程是逐渐上升的曲线过程，这个过程不是瞬间的完成的，一上电时候系统进行初始化，此时振荡器开始工作并提供系统时钟，系统正常工作
2、看门狗复位
看门狗定时器CPU内部系统，它是一个自振式的 RC振荡定时器，与外围电路无关，也与CPU主时钟无关，只要开启看门狗功能也能保持计时，该溢出时候也会溢出，并产生复位
3、LVR低压复位

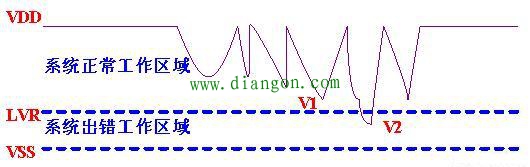

每个CPU都有一个复位电压，这个电压很低，有1.8V、2.5V等，当系统由于受到外界的影响导致输入电压过低，当低至复位电压时候系统自动复位，当然，前提是系统要打开LVR功能，有时候也叫掉电复位。diangon.com如图，当LVR＜工作电压＜VDD时候，比如在V1时候工作是正常的，当VSS＜工作电压＜LVR时候，系统有可能出错，比如在V2时候，也就是我们常说的死区，这个状态不确定。

4、外围电路复位
如果系统内部不能正常复位或者软件复位无效的时候，可以依靠外部硬件复位。

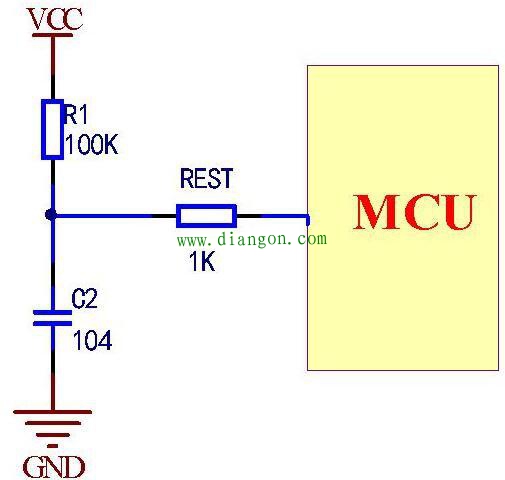

如图是一种简单的RC复位电路，电源接通时候，通过R1对C2进行充电，经过一段延迟后加到电路当中产生复位信号，这个复位信号的上升速度低于电源的上电速度，当复位引脚检测到高电平时候，系统复位结束，进入正常工作状态。
