一、ALGOLTEK AG9300概述

ALGOLTEK AG9300MBQ是一款实现USB TYPE-C到VGA数据的单片机解决方案转换器。ALGOLTEK AG9300MBQ支持USB Type-C显示端口交替模式，AG9300可以将视频和音频流从USB Type-C接口传输到VGA端口。在AG9300MBQ，显示端口v1.2接收机支持1、2、4不同1.62Gbps、2.7Gbps和5.4Gbps频率配置输入，支持VGA输出时为1920x1200P@60Hz。产品制造商可以使用AG9300来实现TYPE-C转VGA音视频应用程序转换和程序暂停等操作。

二、ALGOLTEK AG9300 性能

嵌入式16位单片机

支持EDID和MCC直通

支持热插拔检测

固件升级支持外部SPI闪存

支持嵌入式HDCP 1.4

1.2V核心电源和3.3V I/O电源

嵌入式5V/1.2V高效稳压器

2KV ESD性能

支持下行扩频时钟（SSC）

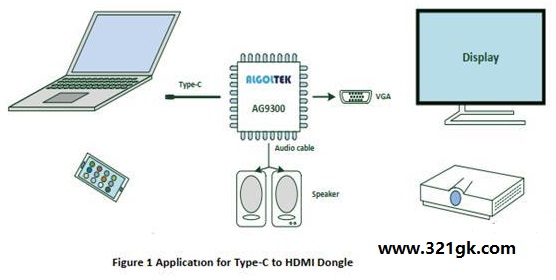

三、ALGOLTEK AG9300应用方面

USB C型加密设置

USB C型扩展底座

电视/投影仪C型接口

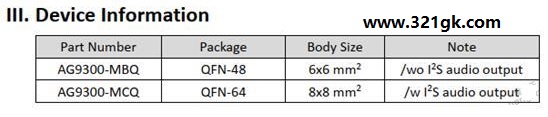

四、ALGOLTEK AG9300后缀和封装

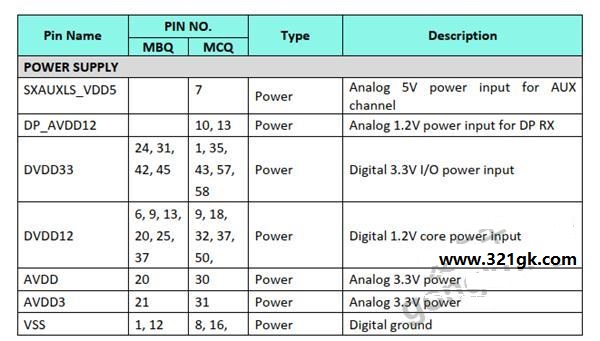

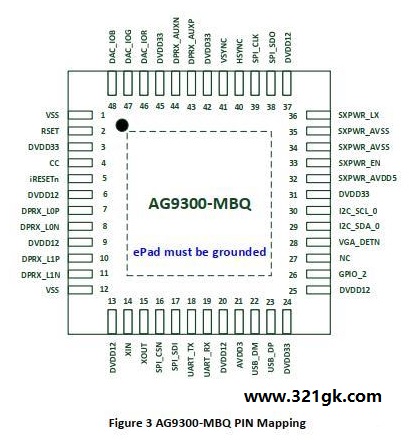

五、ALGOLTEK AG9300封装脚位和管脚描述

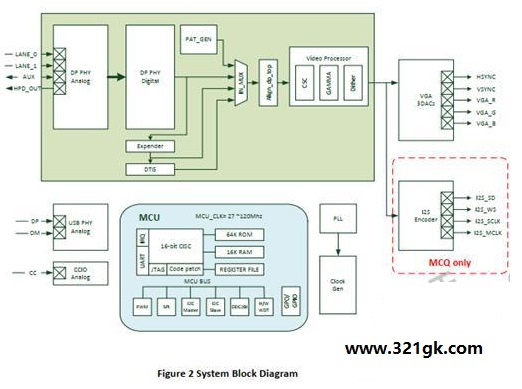

六．ALGOLTEK AG9300 系统方框图

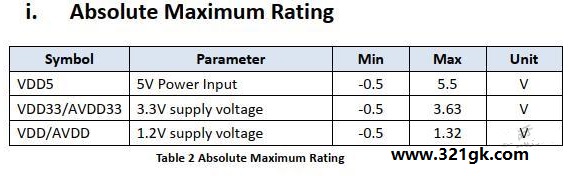

七、ALGOLTEK AG9300绝对最大额定值

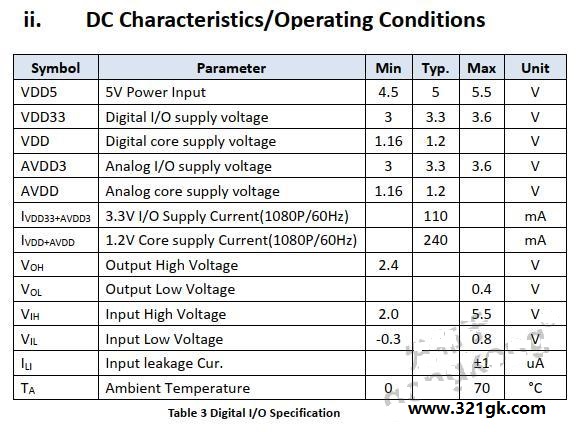

八、 ALGOLTEK AG9300 直流特性/工作条件

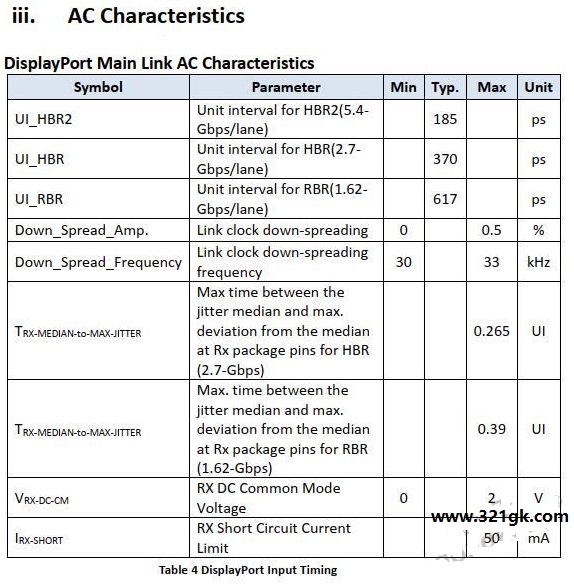

九、ALGOLTEK AG9300交流特性

十、ALGOLTEK AG9300USB PD BMC接收器规范要求

ALGOLTEK AG9300 USB PD BMC发射机规范要求
