图1 预加偏置电压的差分衰减器电路
电路的基本结构为差分放大器，再看R2、R1的取值，是为差分衰减器电路，其电压衰减倍数是多少呢？让我估算一下吧。
1）静态工作点
IN1=IN2=2.5V，据R3、R4的串联分压电路，可知U24两输入端电压皆为1.9V；再看R1、R2串联分压回路，与R3、R4的串联分压电路是同样的取值，可知此时电路输出电压，也为1.5V。
上电如果测U24的7脚输出电压为1.5V，上电报过电流故障，已经排除该电路了。
2）动态输出

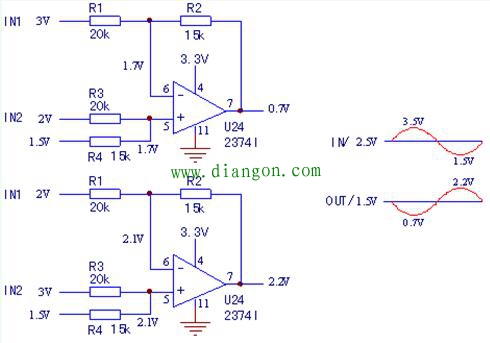

假定输入电压的差分值即IN1-IN2是±1V，输出电压是如何变化呢？看图2。

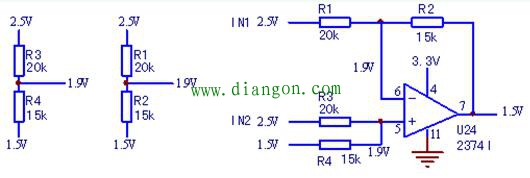

图2 动态输出等效图
据输入信号电压变化，同样，由R1/R2和R3/R4的串联分压电路，可大致估算出输出电压值，见图2右侧的波形图。
输入±1V；输出±0.5V。
得到结论，该电路是将输入信号之差衰减2倍输出的差分衰减器。
用串联分压算一下，个人感觉比套用公式要简易得多，直捷得多，不用现翻书本。
而实际上——给大家透个实底——我不会公式，这是不得已才采用的法子，只能由简单的估算确定电路的类型和好坏。
如果相当熟了，一看电阻值，就知输出电压了。一搭表笔，就知电路的好坏了。
遇有放大器电路问题，不要忙着换片，测量一下比焊片更快也更省事儿。因为确定其好坏，不是难事儿。
