贴片集成电路的拆卸焊接操作过程-集成电路引脚识别方法

贴片集成电路的引脚多且排列紧密，有的还四面都有引脚，在拆卸时若方法不当，轻则无法拆下，重则损坏集成电路引脚和电路板上的铜箔。贴片集成电路的拆卸通常使用热风拆焊台或热风枪拆卸。
       贴片集成电路的拆卸操作过程如下：
       ①在拆卸前，仔细观察待拆集成电路在电路板的位置和方位，并做好标记，以便焊接时按对应标记安装集成电路，避免安装出错。
       ②用小刷子将贴片集成电路周围的杂质清理干净，再给贴片集成电路引脚上涂少许松香粉末或松香水。
       ③调好热风枪的温度和风速。温度开关一般调至3～5档，风速开关调至2～3档。
       ④用单喷头拆卸时，应注意使喷头和所拆集成电路保持垂直，并沿集成电路周围引脚移动，对各引脚均匀加热，喷头不可触及集成电路及周围的外围元件，吹焊的位置要准确，且不可吹到集成电路周围的元件。
       ⑤待集成电路的各引脚的焊锡全部熔化后，用镊子将集成电路掀起或夹走，且不可用力，否则极易损坏与集成电路连接的铜箔。
       对于没有热风拆焊台或热风枪的维修的人员，可采用以下方法拆卸帖片集成电路：
      先给集成电路某列引脚涂上松香，并用焊锡将该列引脚全部连接起来，然后用电烙铁对焊锡加热，待该列引脚上的焊锡熔化后，用薄刀片（如刮须刀片）从电路板和引脚之间推进去，移开电烙铁等待几秒钟后拿出刀片，这样集成电路该列引脚就和电路板脱离了，再用同样的方法将集成电路其他引脚与电路板分离开，最后就能取下整个集成电路。
        贴片集成电路的焊接过程如下：
       ①将电路板上的焊点用电烙铁整理平整，如有必要，可对焊锡较少焊点应进行补锡，然后用酒精清洁干净焊点周围的杂质。
        ②将待焊接的集成电路与电路板上的焊接位置对好，再用电烙铁焊好集成电路对角线的四个引脚，将集成电路固定，并在引脚上涂上松香水或撒些松香粉末。
       ③如果用热风枪焊接，可用热风枪吹焊集成电路四周引脚，待电路板焊点上的焊锡熔化后，移开热风枪，引脚就与电路板焊点粘在一起。如果使用电烙铁焊接，可在烙铁头上沾上少量焊锡，然后在一列引脚上拖动，焊锡会将各引脚与电路板焊点沾粘好。如果集成电路的某些引脚被焊锡连接短路，可先用多股铜线将多余的焊锡吸走，再在该处涂上松香水，用电烙铁在该处加热，引脚之间的剩余焊锡会自动断开，回到引脚上。
       ④焊接完成后，检查集成电路各引脚之间有无短路或漏焊，检查时可借助放大镜或万用表检测，若有漏焊，应用尖头烙铁进行补焊，最后用无水酒精将集成电路周围的松香清理干净。

集成电路引脚识别方法

集成电路的引脚很多，少则几个，多则几百个，各个引脚功能又不一样，所以在使用时一定要对号入座，否则集成电路不工作甚至烧坏。因此一定要知道集成电路引脚的识别方法。

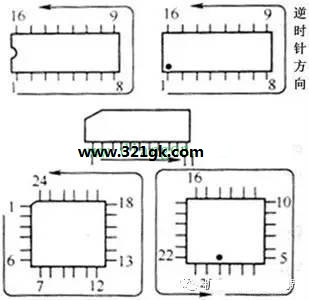

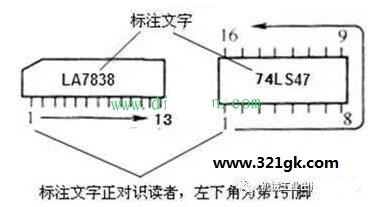

不管什么集成电路，它们都有一个标记指出第一脚，常见的标记有小圆点、小突起、缺口，缺角，找到该脚后，逆时针依次为2、3、4.....，如下图（a）所示。对于单列或双列引脚的集成电路，若表面标有文字，识别引脚时正对标注文字，文字左下角为第1引脚，然后逆时针依次为2、3、4.....，如下图（b）所示。

图 (a)

图 (b)
