你敢说自己了解电阻吗-电阻色码表_电阻色环识别图

在电路当中对电流起阻碍作用的元件，称为电阻。电阻作为大多数电子线路必有的电子元件，可谓家喻户晓，耳熟能详。但是又有谁敢说认识所有的电阻，并了解电阻所有的知识那？
电子线路当中应用最多的元件非各种规格，各种质地的电阻了。它们大多为圆柱形封装形式，有粗有细，种类非常丰富多样。常用的电阻种类有碳膜电阻、金属膜电阻、绕线电阻、水泥电阻等几大类。碳膜电阻外表多为灰白色，功率范围从1/4w--2w均有，它的阻值范围也从1欧----100兆欧，但是其热稳定性较差，精度不高，常用在一般电子线路当中。金属膜电阻外表多用黄色活淡蓝色作为基色，外表并做被釉处理，看起来十分光滑。这种电阻的功率和阻值范围和碳膜电阻大致相同，只是其精度更高，热稳定性更好，在对线路稳定性要求较高的线路当中广泛使用，但价格相对碳膜电阻偏贵。碳膜和金属膜电阻多采用四色环或者五色环方式标示其阻值大小，这种标示方法的读取方法一般的电工同行都会，在此不再赘述。
绕线电阻功率范围在3--50W之间，它使用电阻丝在瓷质基材上绕制而成，它的阻值范围在2欧---10千欧之间，多在大电流限流电路中使用，其外表多为绿色，参数多直接标示在其外表上，其型号仪RX开头。水泥电阻与绕线电阻基本相同，只是功率更大，多在5w以上，它多用在大功率能耗制动等电控线路当中，其各项参数也直接标示在外壳上，外形多为长方形，外表呈白色或灰白色。
电阻在电子线路里的作用可谓多种多样，典型的有限流、降压、分压、电压或电流采样等不下十余种的功用。此外电子线路当中还有一些特殊功能的电阻，例如：
正/负温度系数压敏电阻，这两种压敏电阻用在电源输入侧起到过压保护的作用。正温度系数压敏电阻（英文简称PTC）多为蓝色片状封装形式，正常时阻值接近无穷大，在电压超过其保护动作值时，瞬动呈直通状态，常并联在电源两端使用，常用规格有10D和47D系列等。而负温度系数压敏电阻（英文缩写NTC）特性正好与正温度系数压敏电阻相反，多为黑色片状封装形式，它串联在电源回路当中，常用型号有5D等系列；
热敏电阻常用在对温度检测的回路当中，它是利用电阻随温度变化而变化的特性而制成的，外观多为金属圆筒形封装方式，常见的PT100就是典型的热敏电阻。
除了上述的两种特殊用途的电阻外，还有湿敏电阻，光敏电阻等多种类型的电阻，它们功能各异，均在不同的要求场合使用。
现在随着电子对小型化和轻量化的要求，大量贴片式电阻被广泛使用，这种贴片式的电阻具有体积小，精度高的优点，但其阻值标注方法和色环电阻有所差异，使用和代换时要多加留意。
在以后的电子技术发展中，更多功能各异的电阻会相继涌现，我们只有紧跟技术发展方向，才能真正读懂和了解电阻的相关知识。

电阻色码表_电阻色环识别图

固定电阻一般采用两位和三位有效数字表示电阻器的阻值、阻值允许偏差及温度系数(当需要时，有标注)，并且在相关国家标准中对固定电阻器的色码代码均有明确规定。下面本文主要根据电阻器和电容器的标志代码规定，介绍固定电阻色码标示的要求及标示示例。
一、固定电阻色码标示要求
　　对于固定电阻色码标示，第一色应靠近电阻器的一端，各色带的位置和间隔应使其在读代码时不致出现混乱。
　　并且，标示电阻相关参数要求使用的任何附加代码不应与阻值和阻值允许偏差的代码相混淆。
　　固定电阻器的色标代码，当按表1规定的颜色表示温度系数时，应采用下列方法之一：
　　1) 为第6条色带盒较宽的带宽；
　　2) 为第6条色带时，其带为间断带；
　　3) 螺旋带。
　　对于圆柱形电阻器，采用螺旋带时，其带应重叠在现有的阻值和阻值允许偏差所表示色带的全部长度上，其螺旋带的旋转角度应不小于270°；对于其他类型电阻器，采用颜色代码的类似方法应按国标等相关规范的规定。
　　再者，温度系数的色码标志仅与三位有效数字配合使用。

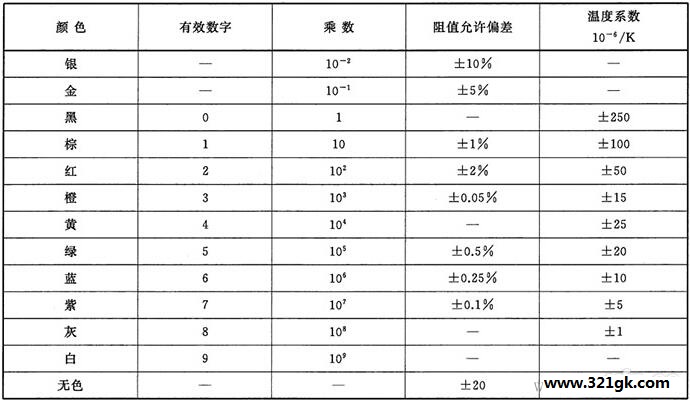

表1：阻值对应的颜色
二、固定电阻色码标示示例

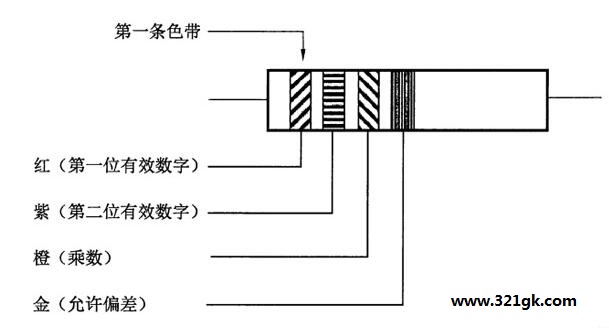

1.阻值为两位有效数字的色码标志示例
　　阻值为27000Ω和阻值允许偏差为±5%的电阻值。
