三极管信号的线性放大 三极管放大电路原理

时间:2017-03-08 18:51来源:未知 作者:admin 点击:
三极管信号的线性放大-三极管放大电路原理
这种情况下,C极电流是B极电流的β倍,以三极管放大电路为例:
    (1)直流工作点问题,为什么要有直流工作点?什么原因引起工作点不稳定?采取什么措施稳定直流工作点?
    以NPN管子为例,共射、共基、共集电极三个电路的直流都是一个方向。无论三极管电路的哪种接法,它们的直流电流方向都是一样的,输入(发射结)加入微弱交流小信号后,只能使这些输出回路电流发生扰动,总体上不能改变这些电流的方向,但是,这个输出回路电流中有被输入交流信号影响的扰动信号,我们要的就是这个扰动的信号(输出交流信号),这个扰动的信号比输入信号大,这就是放大,也可以说,放大其实是输出回路电流受输入信号的控制。
    如果直流工作点设置合理时,那个扰动信号就与输入交流小信号成比例关系,而且又比输入信号大,我们要的就是这个效果。
    (2)交流信号放大问题,共射极、共集电极、共基极电路的作用、优点和缺点是什么?如何克服电路的非线性?为什么共射--共基电路能扩展频带?为什么共集电极放大电路要放在多级放大电路的最后一级?多级放大电路的输入级有什么要求?人们在集成电路中设计电流源的目的是什么?它的作用是什么?如何克服直接耦合带来的零点漂移?为什么要设计成深负反馈?其优点和问题是什么?深负反馈自激的原因是什么?什么是电路的结构性相移?什么是电路的附加相移?什么情况下电路输出信号与输入信号之间出现附加相移?等等。
    (3)集成运算放大器,为了克服半导体器件的非线性问题(不同幅度信号的放大倍数不一样),人们有意制成了高增益的集成运算放大器,外接两个电阻就构成了同相或反向比例放大电路,这时整个电路的电压放大倍数就近似与半导体特性无关了(深负反馈条件下),放大倍数只与外接的两个电阻有关,而电阻材料的温度特性比半导体材料好,同时线性特性也改善了。在计算的时候注意运用“虚短”和“虚断”就行了,模电学到这里那就太简单了,所以,如果不考虑成本时谁还会用三极管分立元件组成的放大电路,还得调直流工作点。集成运算放大器的其它应用还很多,如有源滤波器、信号产生电路等。

三极管放大电路原理

三极管是电流放大器件,有三个极,分别叫做集电极C,基极B,发射极E。分成NPN和PNP两种。我们仅以NPN三极管的共发射极放大电路为例来说明一下三极管放大电路的基本原理。

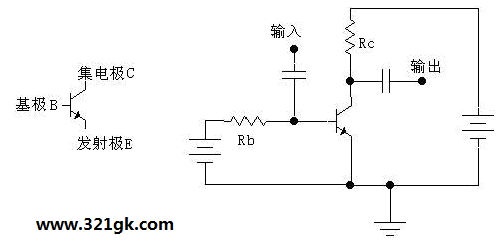

下面的分析仅对于NPN型硅三极管。如上图所示,我们把从基极B流至发射极E的电流叫做基极电流Ib;把从集电极C流至发射极E的电流叫做集电极电流Ic。这两个电流的方向都是流出发射极的,所以发射极E上就用了一个箭头来表示电流的方向。三极管的放大作用就是:集电极电流受基极电流的控制(假设电源能够提供给集电极足够大的电流的话),并且基极电流很小的变化,会引起集电极电流很大的变化,且变化满足一定的比例关系:集电极电流的变化量是基极电流变化量的β倍,即电流变化被放大了β倍,所以我们把β叫做三极管的放大倍数(β一般远大于1,例如几十,几百)。如果我们将一个变化的小信号加到基极跟发射极之间,这就会引起基极电流Ib的变化,Ib的变化被放大后,导致了Ic很大的变化。如果集电极电流Ic是流过一个电阻R的,那么根据电压计算公式U=R*I可以算得,这电阻上电压就会发生很大的变化。我们将这个电阻上的电压取出来,就得到了放大后的电压信号了。

三极管在实际的放大电路中使用时,还需要加合适的偏置电路。这有几个原因。首先是由于三极管BE结的非线性(相当于一个二极管),基极电流必须在输入电压大到一定程度后才能产生(对于硅管,常取0.7V)。当基极与发射极之间的电压小于0.7V时,基极电流就可以认为是0。但实际中要放大的信号往往远比0.7V要小,如果不加偏置的话,这么小的信号就不足以引起基极电流的改变(因为小于0.7V时,基极电流都是0)。如果我们事先在三极管的基极上加上一个合适的电流(叫做偏置电流,上图中那个电阻Rb就是用来提供这个电流的,所以它被叫做基极偏置电阻),那么当一个小信号跟这个偏置电流叠加在一起时,小信号就会导致基极电流的变化,而基极电流的变化,就会被放大并在集电极上输出。另一个原因就是输出信号范围的要求,如果没有加偏置,那么只有对那些增加的信号放大,而对减小的信号无效(因为没有偏置时集电极电流为0,不能再减小了)。而加上偏置,事先让集电极有一定的电流,当输入的基极电流变小时,集电极电流就可以减小;当输入的基极电流增大时,集电极电流就增大。这样减小的信号和增大的信号都可以被放大了。
下面说说三极管的饱和情况。像上面那样的图,因为受到电阻Rc的限制(Rc是固定值,那么最大电流为U/Rc,其中U为电源电压),集电极电流是不能无限增加下去的。当基极电流的增大,不能使集电极电流继续增大时,三极管就进入了饱和状态。一般判断三极管是否饱和的准则是:Ib*β〉Ic。进入饱和状态之后,三极管的集电极跟发射极之间的电压将很小,可以理解为一个开关闭合了。这样我们就可以拿三极管来当作开关使用:当基极电流为0时,三极管集电极电流为0(这叫做三极管截止),相当于开关断开;当基极电流很大,以至于三极管饱和时,相当于开关闭合。如果三极管主要工作在截止和饱和状态,那么这样的三极管我们一般把它叫做开关管。

如果我们在上面这个图中,将电阻Rc换成一个灯泡,那么当基极电流为0时,集电极电流为0,灯泡灭。如果基极电流比较大时(大于流过灯泡的电流除以三极管的放大倍数β),三极管就饱和,相当于开关闭合,灯泡就亮了。由于控制电流只需要比灯泡电流的β分之一大一点就行了,所以就可以用一个小电流来控制一个大电流的通断。如果基极电流从0慢慢增加,那么灯泡的亮度也会随着增加(在三极管未饱和之前)。
但是在实际使用中要注意,在开关电路中,饱和状态若在深度饱和时会影响其开关速度,饱和电路在基极电流乘放大倍数等于或稍大于集电极电流时是浅度饱和,远大于集电极电流时是深度饱和。因此我们只需要控制其工作在浅度饱和工作状态就可以提高其转换速度。
对于PNP型三极管,分析方法类似,不同的地方就是电流方向跟NPN的刚好相反,因此发射极上面那个箭头方向也反了过来——变成朝里的了。
  三极管的放大作用就是:集电极电流受基极电流的控制(假设电源能够提供给集电极足够大的电流的话),并且基极电流很小的变化,会引起集电极电流很大的变化,且变化满足一定的比例关系:集电极电流的变化量是基极电流变化量的β倍,即电流变化被放大了β倍,所以我们把β叫做三极管的放大倍数(β一般远大于1,例如几十,几百)。如果我们将一个变化的小信号加到基极跟发射极之间,这就会引起基极电流Ib的变化,Ib的变化被放大后,导致了Ic很大的变化。如果集电极电流Ic是流过一个电阻R的,那么根据电压计算公式U=R*I可以算得,这电阻上电压就会发生很大的变化。我们将这个电阻上的电压取出来,就得到了放大后的电压信号了。
