续流二极管作用原理图解数字万用表二极管档位电路原理图解

续流二极管通常是指反向并联在电感线圈等储能元件两端,在电路中电压或电流出现突变时,对电路中其它元件起保护作用的二极管。续流二极管由于在电路中起到续流的作用而得名，一般选择快速恢复二极管或者肖特基二极管肖特基二极管的供应商来作为续流二极管。
以电感线圈为例，当线圈中有电流通过时，其两端会有感应电动势产生。当电流消失时，其感应电动势会对电路中的元件产生反向电压。当反向电压高于元件的反向击穿电压时，会把元件如三极管等烧坏。如果在线圈两端反向并联一个二极管(有时候会串接一个电阻)，当流过线圈中的电流消失时，线圈产生的感应电动势就会通过二极管和线圈构成的回路消耗掉，从而保证电路中的其它元件的安全。

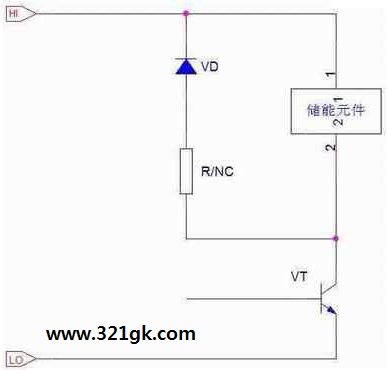

下图给出了续流二极管的典型应用电路，其中电阻R视情况决定是否需要。储能元件在VT导通时，电压为上正下负，电流方向从上向下。当VT关断时，储能元件中的电流突然中断，此时会产生感应电势，其方向是力图保持电流不变，即总想保持储能元件电流方向从上向下。这个感应电势与电源电压迭加后加在VT两端，容易使VT击穿，为此可以加上VD，这样就可以将储能元件产生的感应电势短路掉，从而达到保护VT的目的。

　续流二极管通常和储能元件一起使用，其作用是防止电路中电压电流的突变，为反向电动势提供耗电通路。电感线圈可以经过它给负载提供持续的电流，以免负载电流突变，起到平滑电流的作用！在开关电源中，就能见到一个由二极管和电阻串连起来构成的的续流电路。这个电路与变压器原边并联。当开关管关断时，续流电路可以释放掉变压器线圈中储存的能量，防止感应电压过高，击穿开关管。

数字万用表二极管档位电路原理图解

数字万用表二极管档位电路原理如下：

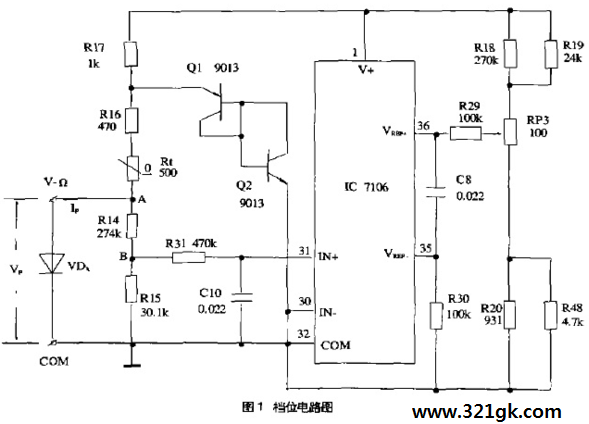

该档位电路如图1所示，它是在200MV基本表基础上扩展而成的，+2.8V的集成电路内部基准电压由由“V+”端(IC1脚)引出，经过电阻R17，R16和Rt，向被测二极管VDx提供测试电流，在被测二极管未接入之前，分压电路A，B两点的电压分别为
VA= ((Rl4+R15)/(R17+RI6+Rt+Rl4+R15))V+= ((274+30.1)／(1+0.47+0.5+274+30.1))× 2.8= 2.782 V
VB= (R15／(R17+R16+Rt+R14+R15)) V+=[30.1／(1+0.47+0 .5+274+30.1)]×2.8= 0.275V

集成电路7106当前的输八电压为V IN=VB=0.275V=275m V 。由于该值超出了基本表电压量程200mV ，所以显示屏读数应为溢出状态(显示 1”)。当被测二极曾VDx接入电路之后， A点电压由2.782V被箝位到二极管的正向压降VF(硅管为
0 .7V左右,锗管为0.3V左右)，而此时集成电路7106的输入电压变为
VIN= (R15／(R14+R15)) VF= [30.1／(274+ 30．1)]VF≈ 0.1 VF
由此可见，在集成电路输入端，VF被衰减了10倍，这相当于将200mV的基本表扩展到了2V的量程，并且在显示屏上直接显示出被测二极管的正向压降VF。在此期间，通过被测二极管的测试电流为
IF(硅管)≈ (V+-VF)/(R17+ RI6+Rt)= (2 8-0.7)/(1+0.47+0.5)=1.066mA。
IF(锗管)≈ (V+-VF)/(R17+R16+Rt)=(2.8-0.3)/(1+0. 47+0.5)=1.296mA。
显然，二极管档的测试电流比起电阻档至少要大一个数量级，比值基本上能够满足大多数半导体二报管和三极管对其PN结单向导电性的测试判别要求。基准电压VREF由集成电路内部基准电压源(+2．8v)经RI8、Rl9、RP3、R20和 R48分压供路，可调电阻RP3的电压调整范围为9. 51-10.73mV通过适当调节RP3的滑臂动位置，便可以获得基准
电压VREF=100.0mV。C8和R29，R30组成基准电压输入端高频滤波电路。
Q1、Q2和Rt、RI6组成测试端口过压保护电路。Rt 为正温度系数的热敏电阻PTC，晶体三极管QI和Q2的集电结分别短接后，又将两者反极性串联起来，利用其发射结的稳压原理，用于抑制测试端口异常情况下的高电压侵扰。例如，如果误用二极管档测量市电电压(AC220V)时，电流途经为Rt--Rl6-- Q1--Q2,Q2此刻为正向导通，而Ql则立刻反向击穿，起到了限幅保护作用。与此同时， R t因流过较大的电流而迅速发热,其电阻值将随体温升高而急剧增大，由于限制了流过Q1与Q2的电流，从而保护了Q1，Q2的安全。 (责任编辑：admin)
