二、 PN结，定管型
　　找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型。将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管;若表头指针偏转角度很小，则被测管即为PNP型。
　　三、 顺箭头，偏转大
　　找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e呢?这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。
　　(1) 对于NPN型三极管，穿透电流的测量电路。根据这个原理，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b极→e极→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。
　　(2) 对于PNP型的三极管，道理也类似于NPN型，其电流流向一定是：黑表笔→e极→b极→c极→红表笔，其电流流向也与三极管符号中的箭头方向一致，所以此时黑表笔所接的一定是发射极e，红表笔所接的一定是集电极c。
　　四、 测不出，动嘴巴
　　若在“顺箭头，偏转大”的测量过程中，若由于颠倒前后的两次测量指针偏转均太小难以区分时，就要“动嘴巴”了。具体方法是：在“顺箭头，偏转大”的两次测量中，用两只手分别捏住两表笔与管脚的结合部，用嘴巴含住(或用舌头抵住)基电极b，仍用“顺箭头，偏转大”的判别方法即可区分开集电极c与发射极e。其中人体起到直流偏置电阻的作用，目的是使效果更加明显。
如何鉴别可控硅的三个极
 鉴别可控硅三个极的方法很简单，根据P-N结的原理，只要用万用表测量一下三个极之间的电阻值就可以。
阳极与阴极之间的正向和反向电阻在几百千欧以上，阳极和控制极之间的正向和反向电阻在几百千欧以上（它们之间有两个P-N结，而且方向相反，因此阳极和控制极正反向都不通）。
控制极与阴极之间是一个P-N结，因此它的正向电阻大约在几欧-几百欧的范围，反向电阻比正向电阻要大。可是控制极二极管特性是不太理想的，反向不是完全呈阻断状态的，可以有比较大的电流通过，因此，有时测得控制极反向电阻比较小，并不能说明控制极特性不好。另外，在测量控制极正反向电阻时，万用表应放在R*10或R*1挡，防止电压过高控制极反向击穿。
若测得元件阴阳极正反向已短路，或阳极与控制极短路，或控制极与阴极反向短路，或控制极与阴极断路，说明元件已损坏。

晶体管发射极接地开关电路

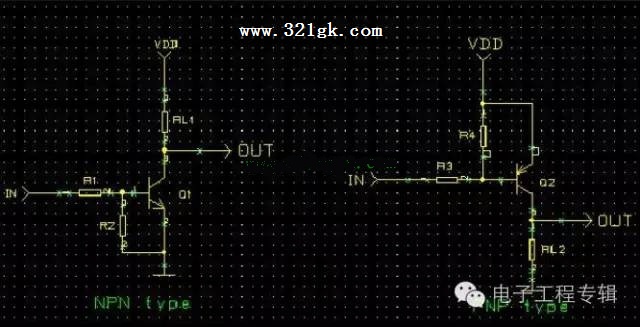

1.NPN型和PNP型基本开关原理图：

上面的基本电路离实际设计电路还有些距离：由于晶体管基极电荷存储积累效应使晶体管从导通到断开有一个过渡过程（当晶体管断开时，由于R1的存在，减慢了基极电荷的释放，所以Ic不会马上变为零）。也就是说发射极接地型开关电路存在关断时间，不能直接应用于中高频开关。

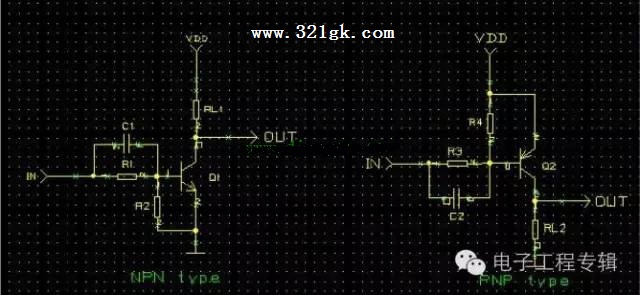

2.实用的NPN型和PNP型开关原理图1（添加加速电容）

解释：当晶体管突然导通（IN信号突然发生跳变），C1瞬间短路，为三极管快速提供基极电流，这样加速了晶体管的导通。当晶体管突然关断（IN信号突然发生跳变），C1也瞬间导通，为卸放基极电荷提供一条低阻通道，这样加速了晶体管的关断。C通常取值几十到几百皮法。电路中R2是为了保证没有IN输入高电平时三极管保持关断状态；R4是为了保证没有IN输入低电平时三极管保持关断状态。R1和R3是基极电流限流用。

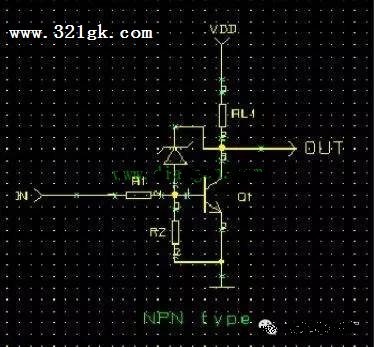

3.实用的NPN型开关原理图2（消特基二极管钳位）

解释：由于消特基二极管Vf为0．2至0．4V比Vbe小，所以当晶体管导通后大部分的基极电流是从二极管然后通过三极管到地的，这样流到三极管基极的电流就很小，积累起来的电荷也少，当晶体管关断（IN信号突然发生跳变）时需要卸放的电荷少，关断自然就快。

4.实际电路设计

在实际电路设计中需要考虑三极管Vceo，Vcbo等满足耐压，三极管满足集电极功耗；通过负载电流和hfe（取三极管最小hfe来计算）计算基极电阻（要为基极电流留0．5至1倍的余量）。注意消特基二极管反向耐压。
