变容二极管是一种特殊的二极管，也称作可变电抗二极管，是一种用PN结电容与其反向偏置电压Vr的依赖关系及原理制成的二极管，可用于调谐电路。变容二极管的作用是利用PN结之间电容可变的原理制成的半导体器件，在高频调谐、通信等电路中作可变电容器使用。下面我们来介绍一下变容二极管的两种检测方法。
用指针式万用表检测方法

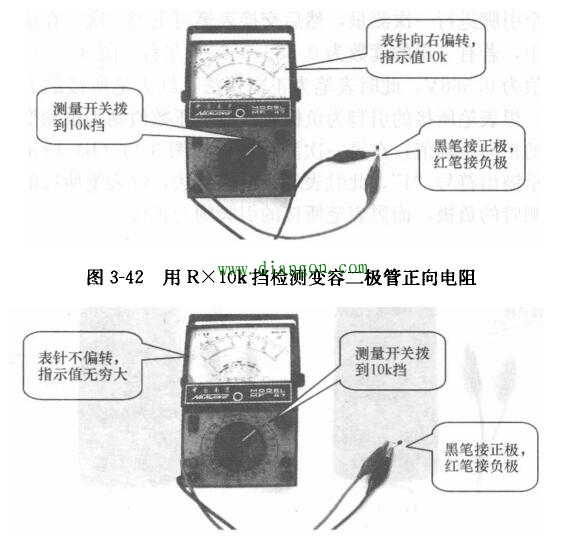

检测方法如图3-42、图3-43所示。将万用表的测量开关置于RxlOk挡，黑表笔接被测变容二极管的正极，红表笔接负极，所得阻值应为几千欧至200kΩ(此值为被测管的正向电阻，且随管子型号不同而异）。调换表笔测量管子的反向电阻，其阻值应为∞，若指针略有偏转，说明管子反向漏电或已经损坏。如果测得的正、反向电阻值均为0或∞，则说明被测管已击穿或已开路损坏。

　　经验证明，不同型号的变容二极管，其正向电阻值的离散性是很大的。如2CC2型变容二极管的正向电阻值有180kΩ,本例值为lOkΩ。外，对于某些正向电阻比较小的变容二极管，也可以使用Rxlk挡进行检测。但在测试实践中发现，有些型号的变容二极管，用Rxlk挡检测时，无论是正向测量，还是反向测量，所得电阻值均为无穷大（指针不摆动）。遇到这种情况，不要轻易判定被测管是坏管，应该使用Rx10k挡进行必要的复测，然后再做出相应的结论。
　　用数字式万用表检测

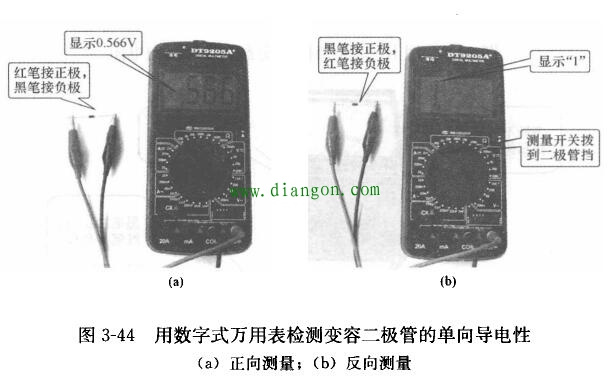

　　(1)利用数字式万用表的二极管挡可以检测变容二极管PN结的单向导电性，进而判断其好坏。检测方法如图3-44所示。将数字式万用表拨至二极管挡，先将红、黑表笔分别任意接被测管两个引脚进行一次测量，然后交换表笔再重测一次。在这两次测量中，若有一次的读数为0.58~0.65V左右，图3-44(a)所显示值为0.566V,此时表笔为正向接法，红表笔所接的引脚是正极，黑表笔所接的引脚为负极，所得电压数值则为被测变容二极管的正向压降值；在另一次测量中，如图3-44 (b)所示，仪表显示溢出符号“1”，此时表笔为反向接法，红表笔所接的引脚是被测管的负极，而黑表笔所接的引脚则为正极。

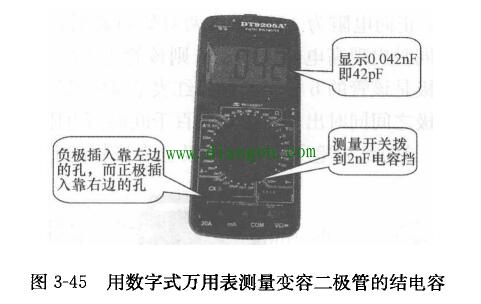

　　(2)利用数字式万用表的电容挡可以测量变容二极管结电容。检测方法如图3-45所示。首先关掉电源，将数字式万用表拨至电容挡，把被测变容二极管的负极插入靠左边的孔，而正极插入靠右边的孔，以保证施加反向偏压。然后打开电源，观察万用表出现的数字应从某一值迅速减少，最后稳定在某一值上，此值就是被测变容晶体二极管的结电容量。如果显示溢出符号 “1”，则说明PN结内部短路，如果显示“000”，则说明管子已开路。

　　需要指出的是，在测量结电容前，应将变容二极管短路放电，然后打开电源，否则观察不到上述充电过程。此外，变容二极管的标称结电容量还与环境温度有关，最好在25°C室温下检测。

快恢复二极管检测方法图解


快恢复二极管在工艺上多采用了掺金措施，结构上采用PIN结构。其正向压降高于普通二极管（1~2V),反向耐压多在 1200V以下。从性能上，又可分为快恢复和超快恢复两个等级。前者反向恢复时间长，后者则在l00ns以下，甚至达到 20~30ns。

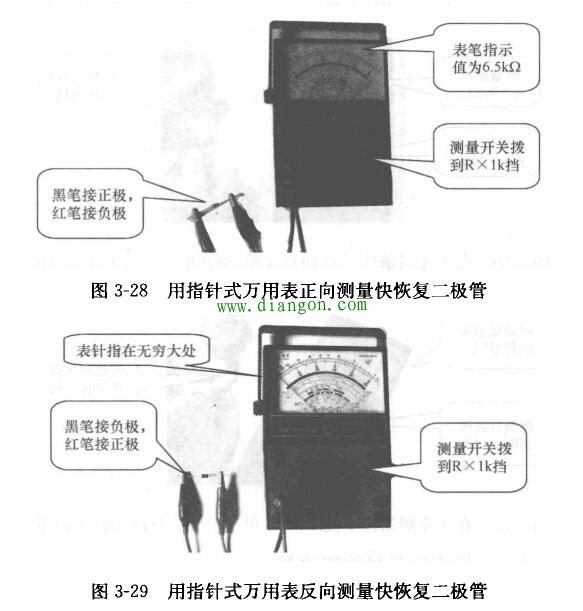

　　检测快恢复二极管的方法与检测普通二极管的方法相同，均是根据二极管的单向导电性，通过测量二极管的正、反向电阻，可方便地判断快恢复二极管的好坏。一般将万用表拨至Rxlk 挡，用黑表笔接二极管的正极，红表笔接二极管的负极，所测得的正向电阻如图3-28所示，图中实测正向电阻为6.5kΩ。将万用表的黑表笔接二极管的负极，红表笔接二极管的正极，所测得的反向电阻如图3-29所示，图中实测反向电阻为无穷大。

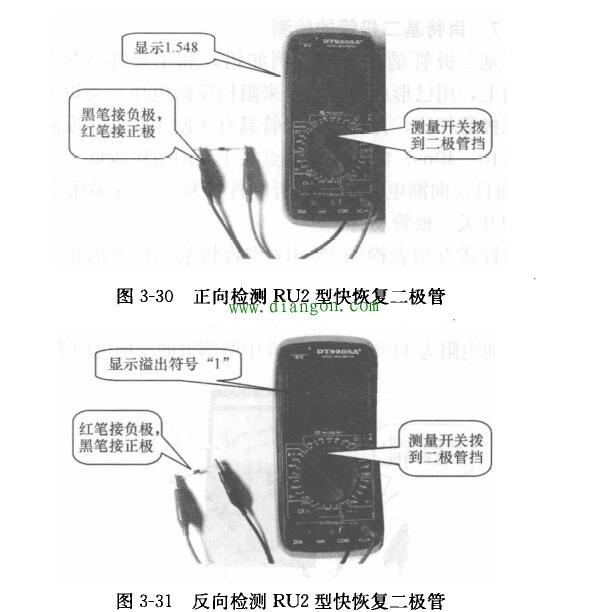

　　用海地牌9205A+型数字式万用表二极管挡正向检测RU2型快恢复二极管时，用红表笔接管子正极、黑表笔接负极时，显示管子的导通电压值，如图3-30所示；调换表笔快恢复二极管不导通，显示溢出符号“1”，如图3-31所示。

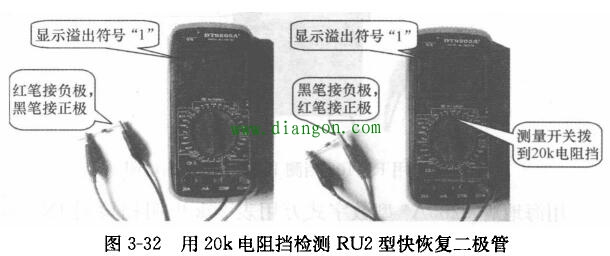

　　用海地牌9205A+型数字式万用表20k电阻挡检测RU2型快恢复二极管时，无论是正向检测或是反向检测，均显示溢出符号“1”，如图3-32所示。
　　用VC890D型数字式万用表在无光照条件下测到的正、反向电阻如图3-26、图3-27所示。
　　由图3-24~图3-27可见，光电二极管是工作在反向电压下。
