IC芯片集成电路引脚号识别方法图解

时间:2018-04-24 10:59来源:未知 作者:admin 点击:

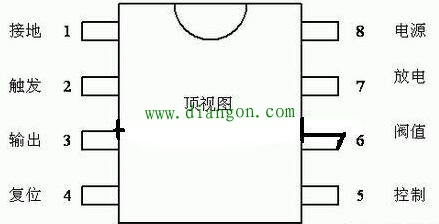

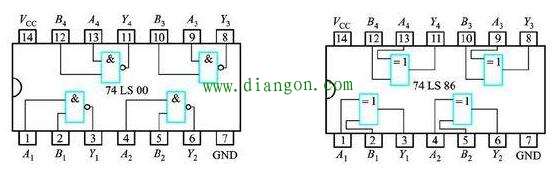

在集成电路的引脚排列图中,可以看到它的各个引脚编号,如1,2,3脚等。在检修、更换集成电路过程中,往往需要在集成电路实物上找到相应的引脚。 例如,在一个20个引脚的集成电路中
在集成电路的引脚排列图中,可以看到它的各个引脚编号,如1,2,3脚等。在检修、更换集成电路过程中,往往需要在集成电路实物上找到相应的引脚。
例如,在一个20个引脚的集成电路中,要找到3脚。由于集成电路的型号很多,不可能根据型号去记忆相应各引脚的位置,只能借助于集成电路的引脚分布规律,来识别形形色色集成电路的引脚号。


每一个集成电路的引脚都是确定的,这些引脚的序号与集成电路电路图中的编号是一一对应的。识别集成电路的引脚号对分析集成电路的工作原理和检修集成电路故障都有重要意义。
1、对电路工作原理分析的意义

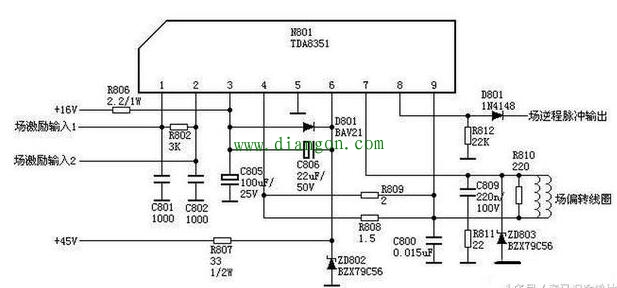

分析集成电路工作原理时,根据电路图中集成电路的编号进行外电路分析,仅对这一点而言是没有必要进行集成电路的引脚号识别的。但是,在一些情况下由于没有集成电路及外围电路的电路图,而需要根据电路实物画出外电路原理图时,就得用到集成电路的引脚号。
例如,先找出集成电路的1脚,再观察电路板上哪些电子元器件与1脚相连,这样可以先画出1脚的外电路图。用同样的方法,画出集成电路的各引脚外电路,就能得到该集成电路的外电路原理图。


2、对故障检修的意义
对集成电路进行故障检修时,更需要识别集成电路的引脚号。下列几种情况都需要知道集成电路的引脚号。
1)测量某引脚上的直流工作电压,或观察某引脚上的信号波形
在故障检修中,往往依据电路原理图进行分析,先确定测量某根引脚上的直流工作电压或观察信号波形,这时就得在集成电路的实物上找出该引脚。


2)查找电路板上的电子元器件时需要知道集成电路的引脚号
例如,若检查某集成电路16脚上的电阻R2。因电路板上电容太多不容易找到,此时可先找到集成电路的16脚(电路板上的集成电路一般比较少),沿16脚铜箔线路就能比较方便的找到R2。
3)更换集成电路时,新的集成电路要对准原来的各引脚孔安装,方向装反了就会导致第一根引脚装在了最后一根引脚孔上

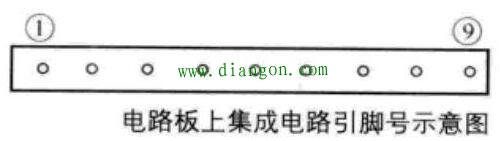

在一些电路板上,会标出集成电路的引脚号,如下图所示,从图中可以看出,1脚在左边,9脚在右边,安装新集成电路时要识别出第一根引脚,然后将第一根引脚对准电路板上的1脚孔。


4)选配集成电路时需要知道引脚号
如果是同型号集成电路,进行直接代替时只要搞清楚引脚的方向即可,但有时需要进行改动代替,即新换上的集成电路与原集成电路之间的引脚号可能不对,或需要进行调整,或是在某引脚上另加电子元器件,这时就必须先识别集成电路的引脚号。
