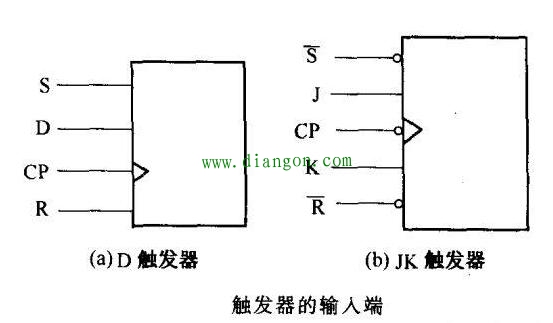

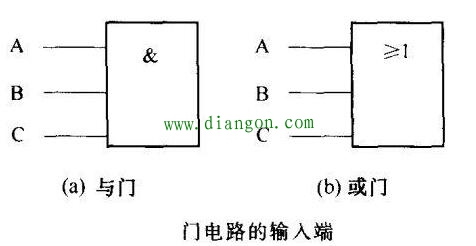

触发器的数据输入端，标注有字符“D,J,K......”等，如下图所示

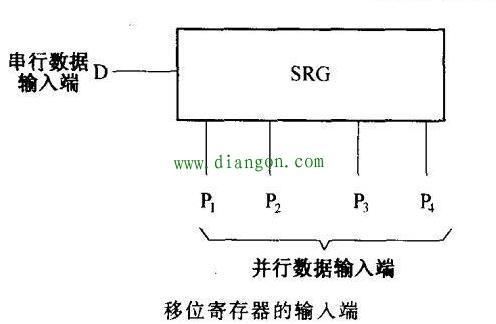

移位寄存器的数据输入端中，串行数据输入端标注有“D”字符，并行数据输入端标注有“P1，P2，P3......”等字符，如下图所示。

对于控制输入端，控制信号为“1”时起作用，如下图a）所示D触发器的“R”（置“0”端）和“S”（置“1”端）两个控制输入端，当R=1时，触发器被置“0”；当S=1时，触发器被置“1”；当R=0或S=0时，触发器不起任何控制作用。

2、反相输入端

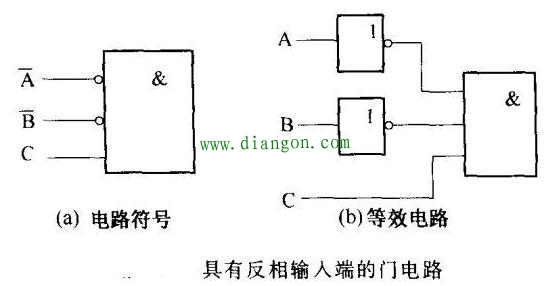

对于反相数据输入端，数据信号以反码形态输入，下图a）所示为具有反相数据输入端的门电路，反相输入端的标注字符上方有一短杠“-”，表示反相，。反相数据输入端的效果相当于将输入信号反相后再输入，下图b）所示为其等效电路。

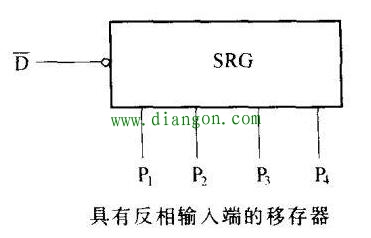

下图所示为具有反相数据输入端的移位寄存器。

对于反相控制输入端，控制信号为“0”时起作用。

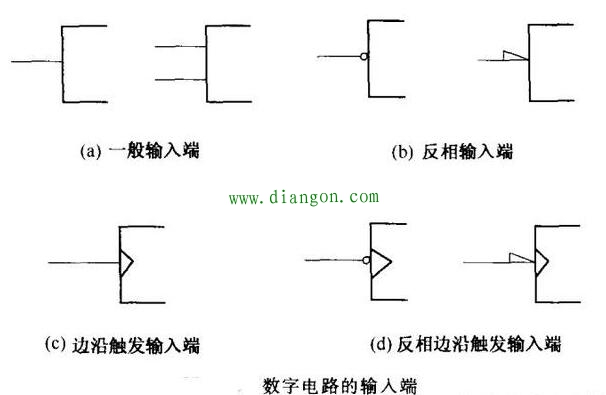

3）边沿触发输入端
边沿触发输入端常见于各类触发器的触发端，以及各种时序电路的时钟脉冲输入端。对于一般的边沿触发输入端，触发脉冲的上升沿起作用。如下图所示单稳态触发器的正触发端TR+，当触发脉冲的上升沿作用于“TR+”端时，单稳态触发器被触发翻转为暂稳态。

4）反相边沿触发输入端
反相边沿触发器输入端相当于在边沿触发端前加入了一个反相器，所以对于反相边沿触发输入端，是触发脉冲的下降沿起作用。
5）其它输入端

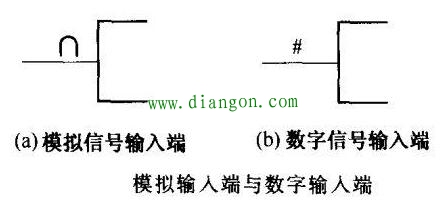

在数字电路系统中，有时也会处理或传输模拟信号，因此，必要时可以在电路图中相关的输入端旁加注字符。如下图所示。

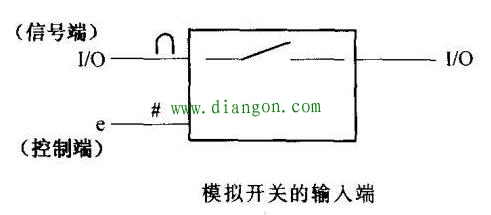

下图所示的模拟开关的输入端中，用不同的字符表示输入端是模拟输入端还是数据输入端。

2、输出端
数字电路输出端可分为一般输出端和反相输出端。如下图所示。

1）一般输出端
对于一般输出端，数据信号以原码的形态输出。如门电路的输出端标注有字符“Y”，如下图所示；

触发器的输出端标注有字符“Q”，如下图所示；

加法器的输出端中，“和”输出端标注有字符“S”，“进位”输出端“标注有字符“Co”，如下图所示；

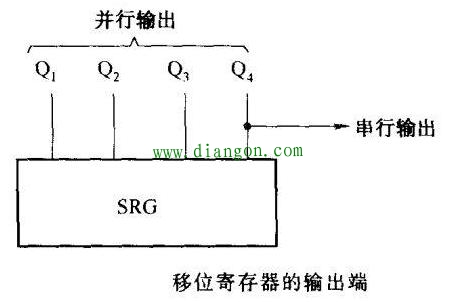

移位寄存器的输出端中，并行数据输出端标注有“Q1，Q2，Q3，Q4......”字符，其中最后一位并行数据输出端也就是串行数据输出端，如下图所示。

2）反相输出端

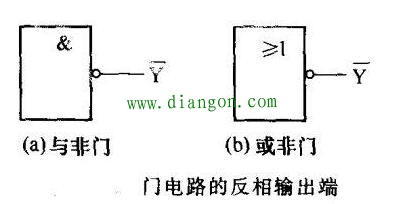

对于反相输出端，数据信号以反码的形态输出。如门电路的反相输出端标注有字符“Y”上面加了一个短杠“-”。如下图所示，这相当于在基本门电路后面加接了一个反相器（非门）；

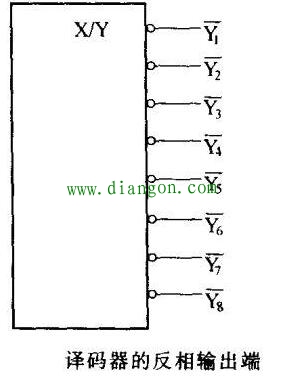

译码器的多个反相输出端，分别标注有加了短杠“-”的字符，如下图所示。

3、其它连接端
有些数字电路还具有若干外接电阻、电容、晶体等元器件的引脚，这些不属于逻辑连接的连接端，在电路图中用下图所示符号标注。

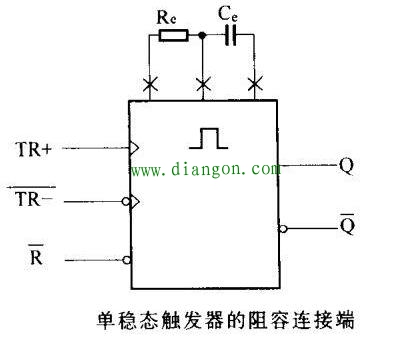

例如，下图所示单稳态触发器中，其上部连接外接电阻Re和外接电容Ce的引脚，即位不属于逻辑连接的连接端。
