施耐德变频器参数设置 施耐德变频器故障复位

时间:2017-05-26 11:14来源:未知 作者:admin 点击:
施耐德变频器参数设置-施耐德变频器故障复位
一个多段速的变频器器控制,要求plc编制程序工况。其实这个控制是比较典型的变频器应用。楼主应该自己去完成这个参数设置。
用一个加速/减速斜坡时间就可以。除非工艺要求要出现不同的加速斜坡时间。
就是工艺要求加速时间不一样。0-10hz的加速时间2-3秒,10-30hz与30-50hz的加速时间都是10秒左右。
主菜单(MAIN  MENU)下:
1、变频器菜单:
1.1简单起动:
     自整定:若显示“未完成”,则选择“请求自整定”,直到显示“完成”,即完成自整定;
   加速时间:一般设为2S;
    减速时间:一般设为1S。
1.4电机控制(闭环控制才需设置,开环不用):
   电机额定速度:琉璃瓦设备一般设为960,其它设备一般为1400;
   电机控制类型:“SVC  V”开环控制;FVC”闭环控制;
   脉冲数量:设为1000。
1.7应用功能-预设速度:
   2个预设速度:“LI3”;
   4个预设速度:设为“LI4”;(其余设为“未分配”)
   预设速度2:三菱plc设为30HZ;松下PLC设为5HZ;
   预设速度3:三棱PLC设为5HZ;松下PLC设为30HZ;
    预设速度4:都设为50HZ
注:以上速度设置是按常规设置,具体频率可根据实际情况修改设定
2、访问等级:设为“标准权限”
5、语言选择(LANGUAGE)(出口设备需改成英文):ENGLISH(英文);CHINESE(中文)
6、监视屏幕-6.2显示屏幕类型-参数选择:先选中“给定频率”按确认(让其后面无“勾”),再选中“输出频率”和电机电压”(注:后面有“勾”表示已选中)
闭环编码器线的接法因电机的安装不同接线也不一样,一般情况下:
琉璃瓦:红色+V;黑色OV;白A色;灰色A-;绿色B;棕色B-
其它设备:红色+V;黑色OV;绿色A;棕色A-;白色B;灰色B-

施耐德变频器故障复位

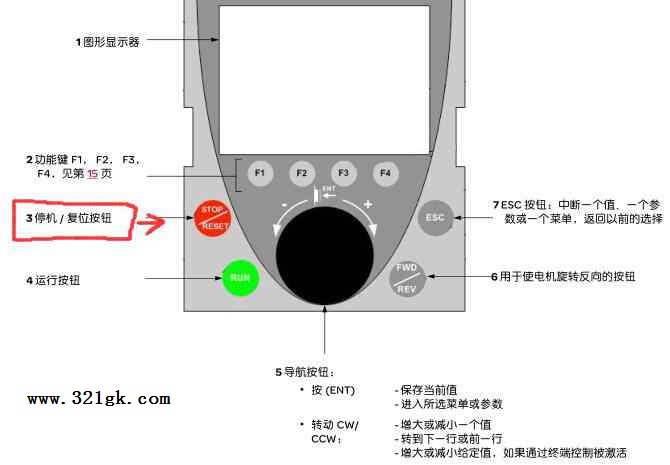

按红色键STOP/RESET故障复位
