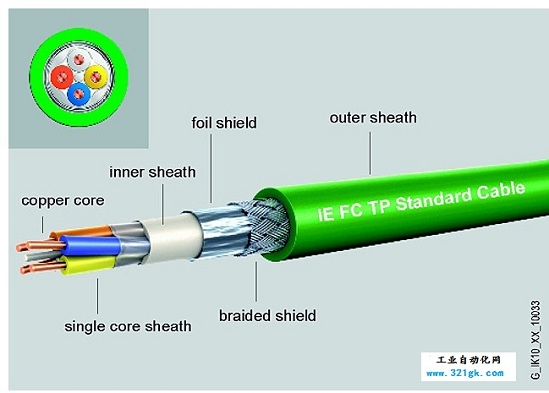

西门子的PROFINET工业以太网采用4芯双绞线，这种双绞线都有正线（标准568B）和反线（标准568A）；采用正线连接的有：PC与集线器（HUB）、PC与交换机（SWITCH）、plc与交换机（SWITCH）、PLC与集线器（HUB）；常用的采用反线连接的有：PC（计算机）与PC、PLC与PLC。
4芯双绞线的接法如下;
4芯正线接法：接头1：6（绿）3（白蓝）2（橙）1（白橙）。接头2：6（绿）3（白蓝）2（橙）1（白橙）。
4芯反线接法：接头1：6（绿）3（白蓝）2（橙）1（白橙）。接头2：2（橙）3（白橙）2（绿）1（白蓝）。
即：
4芯正线接法：
接头1：6（绿）3（白蓝）2（橙）1（白橙）
接头2：6（绿）3（白蓝）2（橙）1（白橙）
4芯反线接法：
接头1：6（绿）3（白蓝）2（橙）1（白橙）
接头2：2（橙）3（白橙）2（绿）1（白蓝）
