工业以太网交换机的管理方式-RS485终端匹配

对于工业以太网交换机的管理都是采用控制台的管理模式与ie浏览的向导模式以及网管软件相结合。以下描述一下这三种管理方式：
1．通过串口管理
　　可网管交换机附带了一条串口电缆，供交换机管理使用。先把串口电缆的一端插在交换机背面的串口里，另一端插在普通电脑的串口里。然后接通交换机和电脑电源。在windows 里都提供了“超级终端”程序。打开“超级终端”，在设定好连接参数后，就可以通过串口电缆与交换机交互了。这种方式并不占用交换机的带宽，因此称为“带外管理”（out of band）。
　　在这种管理方式下，交换机提供了一个菜单驱动的控制台界面或命令行界面。你可以使用“tab”键或箭头键在菜单和子菜单里移动，按回车键执行相应的命令，或者使用专用的交换机管理命令集管理交换机。不同品牌的交换机命令集是不同的，甚至同一品牌的交换机，其命令也不同。使用菜单命令在操作上更加方便一些。　　
2．通过web管理
　　可网管交换机可以通过web（网络浏览器）管理，但是必须给交换机指定一个ip地址。这个ip地址除了供管理交换机使用之外，并没有其他用途。在默认状态下，交换机没有ip地址，必须通过串口或其他方式指定一个ip地址之后，才能启用这种管理方式。
　　使用网络浏览器管理交换机时，交换机相当于一台web服务器，只是网页并不储存在硬盘里面，而是在交换机的nvram里面，通过程序可以把nvram里面的web程序升级。当管理员在浏览器中输入交换机的ip地址时，交换机就像一台服务器一样把网页传递给电脑，此时给你的感觉就像在访问一个网站一样。这种方式占用交换机的带宽，因此称为“带内管理”（in band）。
　　如果你想管理交换机，只要点击网页中相应的功能项，在文本框或下拉列表中改变交换机的参数就可以了。web管理这种方式可以在局域网上进行，所以可以实现远程管理。　　
3．通过网管软件管理
　　可网管交换机均遵循snmp协议（简单网络管理协议），snmp协议是一整套的符合国际标准的网络设备管理规范。凡是遵循snmp协议的设备，均可以通过网管软件来管理。你只需要在一台网管工作站上安装一套snmp网络管理软件，通过局域网就可以很方便地管理网络上的交换机、路由器、服务器等。通过snmp网络管理软件的界面，它也是一种带内管理方式。

RS485终端匹配

对RS-422与RS-485总线网络一般要使用终接电阻进行匹配。但在短距离与低速率下可以不用考虑终端匹配。

一般终端匹配采用终接电阻方法，终接电阻一般在RS-485网络中取120Ω。相当于电缆特性阻抗的电阻。这种匹配方法简单有效，但匹配电阻要消耗较大功率，对于功耗限制比较严格的系统不太适合。

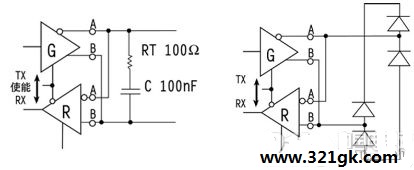

另外一种比较省电的匹配方式是RC匹配。利用一只电容C隔断直流成分可以节省大部分功率。但电容C的取值是个难点，需要在功耗和匹配质量间进行折衷。

还有一种采用二极管的匹配方法。这种方案虽未实现真正的“匹配”，但它利用二极管的钳位作用能迅速削弱反射信号，达到改善信号质量的目的。节能效果显著。
