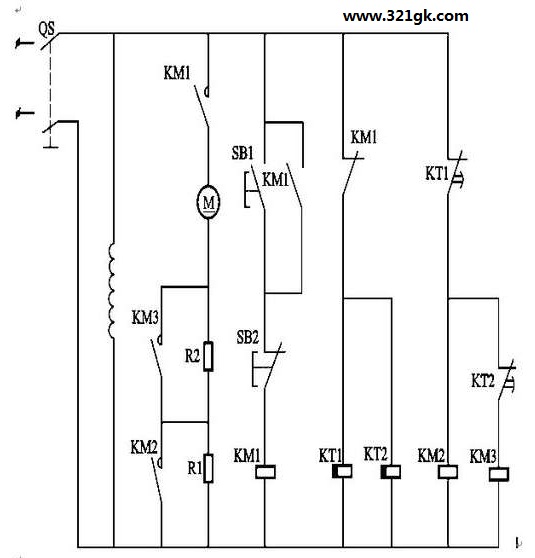

一次回路负责设备的电源的通和断（通常为接触器），并提供对设备和线路的保护（通常为断路器、热继电器、熔断器等）；二次回路由各种功能的继电器、控制器等设备组成，控制一次回路的开关通断，通常控制接触器。 二次回路的电源通常取自主回路220V（380V供电），10kV及以上设备会设置单独的二次回路电源，交流、直流220V都可以。 一次电路是指电源通过器件控制负荷的(主)电路，二次电路是指控制器件运行的电路。 如下图右下方黑色部分中的左边是一次电路，右边是二次电路。  并励直流电动机电枢回路串电阻二级启动控制二次电路分析  SB1按上KM1吸合，直流发电机M经电阻R1、R2工作，按SB2后KM1释放电机M停止，由KM1常闭使延时开关KT1、KT2吸后使KM2、KM3分别吸合工作，因电阻分别并联KM2、KM3常开触点，此时电阻短路。 (责任编辑：admin) |
一次电路图和二次电路图 并励直流电动机电枢回路串电阻二级
时间:2017-03-14 09:18来源:未知 作者:admin 点击:
次
一次电路图和二次电路图-并励直流电动机电枢回路串电阻二级启动控制二次电路分析
