万能桥架弯头计算口诀 室外电缆桥架施工方案

时间:2017-06-27 09:01来源:未知 作者:admin 点击:
万能桥架弯头计算口诀-室外电缆桥架施工方案
万能公式x=b×tg1/2α
X下料口尺寸
b桥架梆高
α桥架与所在平面内爬坡间的夹角


多简单呀,只需要转换为解直角三角形就可以了

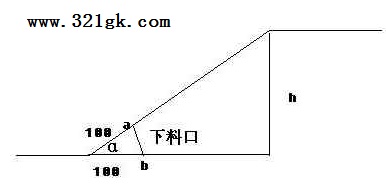

上图还揭示一个问题不需要计算就可以直接量出下料口尺寸,从起弯点分别量取以桥架梆高为尺寸的的两点a,b直接量出ab长度,就是下料口尺寸了。
是不是很简单,多层之间只跟桥架间距有关,只需要在上述公式中把梆高变为层间中就可以补偿量了。

室外电缆桥架施工方案

【电缆桥架施工方案一】

  一、工程概况:

  1、工程特点及主要事项:**商城工程位于天津市塘沽区解放路繁华街道,西为金元宝商厦,东南为商业大厦,东为学校大街。电缆桥架对电力干线及弱电工程配线起承架作用。

  2、施工现场状况:建筑施工场地狭窄,电缆桥架可从东门及东南门进场。解放路为繁华街道,外地车辆白天不能进入,只能夜间进料。

  3、影响工程的主要因素:工期紧、施工场地狭窄、存放困难、交通不便是本工程的难题,再有:土建的湿作业及消防、水暖的各种管道未施工完毕是影响桥架安装工期的最重要因素。

  4、库房选定:可选择大堂南侧地区进行围挡,加门加锁作为库房,夜间派专人守护。

  二、施工工艺及质量措施:

  1、施工程序:

  桥架选择→外观检查→支、吊架安装→桥架组装→电缆敷设

  2、施工准备:

  熟悉图纸,核实图中所有弯头、三通、直线段等相关数据,根据工期安排施工,配备劳动力,并提出备料及采购计划。现场施工中要求:土建工程应全部结束,预留洞口及埋件符合要求,各种管道全部施工完毕且试压合格。核对装饰吊顶标高,对每段桥架标高进行计算并在图纸上进行详细标注。

  3、技术支持:

  由于本工程在20XX年10月1日开业,9月15日试营业,工期极其紧张,消防水及各种管道未上,内装还未出图定标高,现安排桥架施工工期为24天,即20XX.6.13~20XX.7.7,施工楼层顺序按消防及风道完工楼层走,各控制点工期如下:

  20XX.6.13开工、放线、打眼

  20XX.6.16~6.20支吊架施工

  20XX.6.16~7.6桥架组装、敷设完毕

  200.7.7调整、清扫

  施工工长在熟悉图纸及施工方案的前提下,合理安排施工工序、劳动力,并向操作人员做好相应的技术交底工作,落实质量保证计划,对施工的重要环节及特殊点应落实到班组每一个人,并让他们知道本次施工的流程及进度。首先,对每个进入本项目施工的人员要进行技术考核,电工焊工必须持有“特殊工种上岗证”,同时,在施工中进行考察,对不合格的施工人员坚决清除,以保证本次电缆桥架安装工程的人员素质。

  4、技术要求:

  (1)桥架焊缝表面均匀,不得有漏焊、裂纹、夹渣、烧穿、锌瘤等缺陷,喷涂应平整、光滑、均匀、不起皮、无气泡。

  (2)在按图施工的前提下,桥架应尽可能在建筑物、构筑物上安装,并应满足安装要求、维修要求。

  (3)桥架上部距棚或障碍物应尽量大于0.3米(个别点可例外)。

  (4)桥架水平敷设时,支吊架间距为1.5米,垂直敷设固定点为2米,吊杆规格为ø10~ø12。

  (5)桥架可采用胀管螺栓或在预埋铁上焊接固定。

  (6)电缆桥架超过30米直线段时,宜采用伸缩连接板。

  (7)电缆桥架系统应有可靠的接地,每两节连接应有跨接铜线。

  (8)桥架额定荷载时最大挠度值与长度之比小于等于0.01。

  (9)事先应考虑好满足桥架上敷设的最大截面电缆的弯曲半径的要求,并考虑好电缆的排列位置。

  三、人员及工具安排:

  人员:本工程计各型电缆桥架2600余米,综合工日680个,需上工人14人,局部工期段需加班。

  材料机具:各型电缆桥架及其配件、经纬仪、电锤、电钻、扳手、卷尺、电焊机、绝缘电阻测试仪。

  四、工程进度计划:(见附表)

  五、安全及文明施工:

  1、电工、电焊工必须持有省级以上专业考核发放的操作证。

  2、电焊工人对进入现场的电焊机,在使用前要严格检查是否漏电,、短路,接触不良等现象后方可使用,严禁使用带病焊机。下班后要及时切断电源,将焊机用防水材料盖好。

  3、严格按照国家电气焊安全操作规程施工,严禁违章作业和非电焊工动用电焊机。无操作证的电气焊工不准动用电焊机。

  4、用电锤、现场照明灯等电器必须有电工负责接线,并试运正常后其他人方可使用。如果现场潮湿,操作人员必须穿绝缘鞋,带绝缘手套,否则严禁使用。严禁使用铝丝、铜丝、铁丝等代替保险丝使用。

  5、电工必须严格执行安全技术操作规程,严禁违章作业。土建及其他工程交叉作业时要作到“一慢、二看、三通过”。在施工中发现不安全因素要及时与施工负责人联系待解决后方可施工,不得危险施工。

  6、入施工现场必须戴好安全帽,按规定着装,不戴安全帽严禁进入现场。

  7、入施工现场严禁任何人私自动用各种电动机械、工具及其他设备。

  8、类现场管理人员必须牢固树立安全第一,预防为主的安全思想,在施工生产进度与安全发生矛盾时必须首先要以安全为第一选择,任何人不得违章指挥施工。

  9、禁喝酒后进入施工现场。

  10、施工过程中必须作到安全第一,处处想到安全,高空作业要系好安全带,高凳、梯子上作业要做好防滑保护。且一个人操作一人监护。上班不准穿拖鞋、赤脚、赤背。

  11、要经常检查配电箱,电动工具等是否接地,电线电缆绝缘是否有破损。严格乱拉临时线,确需要时,要按规定要求正确施工,做到用完后及时拆除,不留事故隐患。

  12、住房严禁使用大功率灯泡、电炉等电器设备。灯具和其他用电设备不使用时及时拉闸,做到人走电停,节约用电。所有施工机械都要装漏电开关。认真执行一机、一闸、一漏电的规定。

  【电缆桥架施工方案二】

  一、编制依据

  1、建筑电气工程施工质量验收规范(GB50303-20XX)

  2、陕西省建筑设计研究院设计的西安交大第一医院医疗综合楼电气施工图纸

  二、工程概况

  本电气工程分强电部分、弱电部分、自控部分。强电部分主要包括高、低压系统、照明系统、应急照明系统、动力系统、防雷接地系统。弱电部分包括:火灾自动报警和联动控制系统,广播和紧急广播系统、医护呼应系统、有线电视系统、IC卡电话系统、保安监控系统。

  自控部分主要是楼宇控制系统,楼宇自控采用集中管理,分散控制系统由现场控制级及中央管理级两级组成,现场控制级采用数字控制单元(DDC分站)实现数据采集及就地控制与显示,管理级即监控主机对于整个建筑物各个系统进行集中管理,显示,打印,存储报警处理。www.diangon.com

  三、施工准备

  (一)作业条件

  1.技术准备:审阅设计图纸,现场勘察电气设备的安装位置和电缆桥架安装的路线;电缆桥架途径;建筑结构类型;预埋孔洞的位置、尺寸。

  2.编制施工方案:根据阅图和勘察记录,选定电缆桥架在不同建筑结构路段的安装型式;根据合同工期和施工人员组成确定施工组织。

  (二)材质要求

  1.根据设计要求的规格型号、现场勘察记录和施工方案编制材料使用计划,包括各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等。注意电缆桥架安装所需的各种材料均需使用镀锌材料。

  2.根据设计要求和现场勘察记录,编制电缆使用计划,包括各种规格、型号的电力电缆、控制电缆等。

  3.电缆桥架的进货检验:

  (1)桥架产品包装箱内应有装箱清单、产品合格证和出厂检验报告,并按清单清点桥架或附件的规格和数量。

  (2)检查桥架扳材厚度应满足下列要求:略

  (3)桥架外观检查测量外形尺寸与标称型号规格是否一致。

  热浸镀锌桥架镀层表面应均匀、无毛刺、过烧、挂灰、伤痕、周部未镀锌(直径2mm以上)等缺陷,螺纹镀层应光滑,螺栓能拧入。桥架螺栓孔径在螺杆直径不大于Φ16时,可比螺杆直径大2mm。同一组内相邻两孔间距允许偏差±1.2mm。

  (4)检验工作完成后,将结果如实存档。将收集的产品合格证和出厂检验报告整理后一并存档。

  (三)主要机具

  1.电工工具、电锤、电钻、钢卷尺、粉线袋等。

  2.流动赔电箱、移动电缆盘、经纬仪、水准仪、绝缘电阻表、万用表、高登、梯子、电焊机等。

  四、质量要求

  质量要求应符合《建筑电气工程施工质量验收规范》(GB50303-20XX)的规定。

  五、工艺流程

  画线定位→固定件安装→桥架支撑件安装→桥架托盘线槽安装→金属桥架的接地保护→敷设电缆

  六、操作工艺

  (一)划线定位根据设计图或施工方案,从电缆桥架始端(先干线后支线)找好水平或垂直线,确定并标出支撑物的具体位置。

  (二)固定件安装金属膨胀螺栓安装

  (1)使用于C15以上混凝土构件及实心砖墙上,不适用空心砖墙或陶粒混凝土砌块等轻型墙体。

  (2)钻孔直径的误差不得超过+0.5mm~0.3vmm;深度误差不得超过+3mm;钻孔后应将孔内残存的碎屑清除干净。

  (3)打孔的深度应以将套管全部埋入墙内或顶板内,表面平齐为宜。

  (4)用木锤或垫上木块后用铁锤将膨胀螺栓敲入洞内,螺栓固定后,其头部偏斜值不应大于2mm。

  3.预埋铁的自制加工尺寸不应小于120×60×60mm,在土建结构施工中进行预埋,预埋铁平面应紧贴模板,并应固定牢固。

  (三)桥架支撑件安装

  1.桥架支撑件在室内安装常用的几种形式,参照标图集86SD169《电缆桥架安装》。

  2.自制支架与吊架所用扁铁规格不应小于30mm×3mm,扁钢规格不小于25×25×3mm,圆钢不小于Φ8。自制吊支架必须按设计要求进行防腐处理。

  3.支架与吊架在安装时应挂线或弹线找直,用水平尺找平,以保证安装后横平竖直。

  七、安全注意事项

  1.电缆桥架安装时,其下方不应有人停留。进入现场应戴安全帽。

  2.使用人字梯必须坚固,距梯脚40~60cm处要设拉绳,防止劈开。使用单梯上端要绑牢,下端应有人扶持。

  3.使用电气设备、电动工具要有可靠的保护接地(接零)措施。打眼时,要戴防护眼镜,工作地点下方不得站人。
