三相电动机空气开关选择 电动机引线是什么引线在哪怎么判断?

时间:2017-03-24 11:06来源:未知 作者:admin 点击:
三相电动机空气开关选择-电动机引线是什么?电动机引线在哪?怎么判断?
断路器的选择往往跟经验有关。所以在选择的时候有一定的差异。选择是:
  通常轻载选择1.2~1.5倍(这个是长期运行选择的依据)的额定电流;重载1.5~2.0倍。
  除了这个之外,还有根据脱扣电流(这个才是启动电流的选择依据)来计算,通常电机启动电流在5~7倍额定电流,有些会更大些,那么在选择断路器时,可选择电动机保护型的断路器,这种断路器短路保护动作值比一般的断路器短路保护动作值(8-12倍额定电流)要高20%左右,能避开启动电流,使电动机不能动作.
  还有的经验是选用进口品牌,可以考虑将系数偏低,国产的话系数提高些。
电机开关的选用基本用带D的空气开关就可以,D型都过流延时,你只要选跟电机电流相近的型号就可,如0.75kw选D2空气开关保证好用,
首先18.5kw的电机建议使用星三启动,另外那个2.2kw的电机最好不要和18.5kw的电机并在一起使用。我给你一个比较正规的控制方案。
1、100A的塑壳断路器一个(总开关)
2、60A的塑壳断路器一个(18.5kw电机使用)
3、10A的空气开关一个(2.2kw电机使用)
4、2个15kw接触器,1个11kw接触器(18.5kw电机星三启动控制)或1个22kw接触器(18.5kw电机直启控制)
5、1个32~45A的热继电器(18.5kw电机过载保护)
6、1个3kw的接触器(2.2kw电机控制)
7、4个瞬动按钮(电机启停控制)
8、1个熔断器(控制电路保护)

电动机引线是什么?电动机引线在哪?怎么判断?

怎么确定三相异步电动机定子绕组的U。V。W,如果电机没有标识的话.
UVW是定子绕组的首端吧?那怎么
判别三相异步电动机定子绕组的首尾端
(1)用万用表检查方法之一

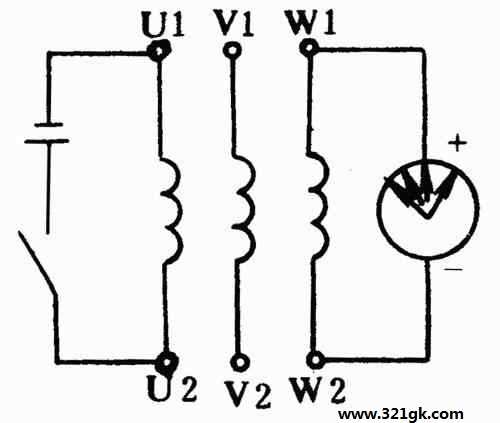

              ①判断各相绕组的两个出线端。用万用表电阻档分清三相绕组各相的两个线头,并进行假设编号。按图1-1的方法接线。
             ②判断首尾端。注视万用表(微安档)指针摆动的方向,合上开关瞬间,若指针摆向大于0的一边,则接电池正极的线头与万用表负极所接的线头同为首端或尾端。如指针反向摆动,则接电池正极的线头与万用表正极所接的线头同为首端或尾端。
            ③再将电池和开关接另一相两个线头,进行测试,就可正确判别各相的首尾端。 图1万用表检查方法之一

(2)用万用表检查方法之二

            ①判断各相绕组的两个出线端。用万用表电阻档分清三相绕组各相的两个线头。
            ②给各相绕组假设编号为U1、U2、V1、V2和W1、W2。

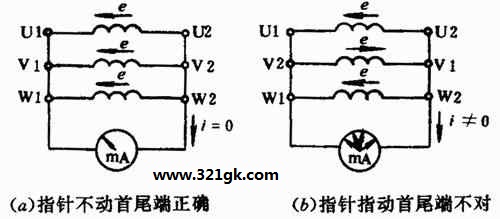

            ③按图1-2接线,判断首尾端。用手转动电动机转子,如万用表(微安档)指针不动,则证明假设的编号是正确的,若指针有偏转,说明其中有一相首尾端假设编号不对,应逐相对调重测,直至正确为止。 图2 万用表检查方法之二


(3)低压交流电源法


          ①判断各相绕组的两个出线端。用万用表电阻档分清三相绕组各相的两个线头,并进行假设编号。

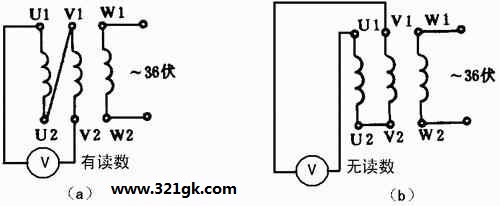

         ②按图1-3接线。把其中任意两相绕组串联后再与电压表或万用表的交流电压档连接,第三相绕组与36V低压交流电源接通。
          ③判断首尾端。通电后,若电压表无读数,说明连在一起的两个线头同为首端或尾端。电压表有读数,连在一起的两个线头中一个是首端,另一个是尾端,任定一端为已知首端,同法可定第三相的首尾端。 图3 低压交流电源法 3.接线按三相异步电动机铭牌规定接线,并加接接地保护线。 四、实训注意事项 1.测量三相异步电动机绝缘电阻时,绝对不允许设备带电时用兆欧表测绝缘电阻;测量完毕,应对设备进行放电,否则容易引起触电事故。 2.兆欧表未停止转动之前,禁止用手触及设备的测量部分或兆欧表接线柱。拆线时,也不可触及引线的裸漏部分。
我还有点不懂。就是这个只是判断这三个是同一首端或者同一尾端,那究竟这三个是首端还是尾端没有指出丫?还是说首端和尾端没什么差别的?
一般V1 V2是一相绕组首尾,U1  U2是一相绕组首尾,W1 W是一相绕组首尾。
V1  U1  W1,是电机首端。V2  U2  W2是尾端。
知道尾端或首端,用万用表电阻档测量,是通路的就是相应的首端或尾端
判别它和小uvw(末端)呢。哪三个是首段,哪三个是末端。 (责任编辑:admin)
